噪声源与EMI噪声的传输方式

录入：edatop.com 点击：

噪声源

电子设备内部的电路若有电气振动、电位变化、高频波等动作时就会变化噪声，此处假设液晶电视与电浆电视内部的电路产生噪声，而且power/高速switch电路、数字电路、高频电路及磁束漏泄电路等噪声源，会影响低压电路、微信号电路、低频电路的动作。由于switch电源是利用switching device，将电压从变压器转换至平滑电容（filter condenser），动作时反复ON/OFF造成电压/电流产生急遽变化，尤其是switching频率的高频次数极易出现大型噪声，除此之外FPC的力率改善电路line switching也会出现同样现象。

EMI噪声的传输方式

若以频宽的角度探讨噪声的传输方式时，可分为：
●传导性噪声
●放射性噪声

若以传输路径分类时则可分为：
●common mode噪声（不平衡成份）
●normal mode噪声（平衡成份）

传导性噪声是机器内部的集中定数电路、容量性结合及诱导性结合三者所造成的coupling，同时它也是以分布定数电路为媒体传输的噪声；相较之下放射性噪声则是经由穿透、反射、共振将噪声放射至空间，并以空间为媒体传输的噪声。
　
EMI噪声分析方法

switching电源的传导性噪声分析
量测传导性噪声时必需先将LISN（仿真电源回路网）的检测port，分割成common与normal两种可量测成份，接着再用示波器分析噪声，其结果如(图一)所示。

闂傚倸鍊风粈渚€骞夐垾鎰佹綎缂備焦蓱閸欏繘鏌熼锝囦汗鐟滅増甯掗悙濠囨煏婵炑€鍋撻柡瀣墵濮婅櫣鎹勯妸銉︾彚闂佺懓鍤栭幏锟�...

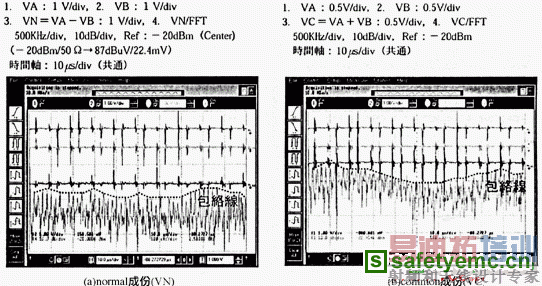

图1 传导性噪声分析结果

由图一的波形可知normal与common成份，分别是由A相噪声与B相噪声，亦即A/B相两噪声合成所构成。图一(a)与图一(b)分别表示normal mode与common mode频率的spectrum。根据分析结果显示normal mode的噪声，在一定频率时噪声level明显偏低；相较之下common mode的噪声低频领域显得非常大，而且噪声level也非常高。

接着将X‧Y电容插入switching电源的入口处，藉此测试噪声抑制效果。如(图二)测试结果可知，若与无噪声对策比较时，设有X‧Y电容对策的噪声level有降低趋势，不过整体而言并不理想。

闂傚倸鍊风粈渚€骞夐垾鎰佹綎缂備焦蓱閸欏繘鏌熼锝囦汗鐟滅増甯掗悙濠囨煏婵炑€鍋撻柡瀣墵濮婅櫣鎹勯妸銉︾彚闂佺懓鍤栭幏锟�...

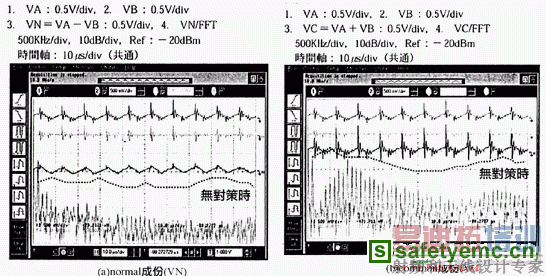

图2 噪声对策结果

　
因此上述相同电路另外再追加设置common choke coil，藉此测试噪声抑制效果。根据(图三)实验结果显示，若与无噪声对策比较的话，上述方法可以有效抑制噪声。(图四)是50Ωfilter插入损失仿真分析的结果。
