电磁兼容EMI的测试方法和电磁干扰

录入：edatop.com 点击：

   电磁兼容是设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁干扰能力。它包括电磁干扰(EM1)和抗干扰性(EMS)两个方面。其中电磁干扰分为由空间产生的辐射干扰(RE辐射)和由电源线信号传输线产生的传导干扰(CE传导)。所有的电子设备必须满足电磁兼容的指标要求，判定它是否合格，就需对它进行测试。

    在场强和干扰的测试中，实际测试场都存在几种不规则的场，有以下几种：开阔场、屏蔽室、电波暗室、横电磁波传输室。而对于EMI的测试应用电路有：电流探头和功率吸收钳、人工电源网络、天线方向图测量等。以下是R·S公司ESIB26型EMI为例在屏蔽室测试的校准和测试过程。

1 电磁环境电平的要求

    在屏蔽室进行测试时，EUT断电和所有辅助设备通电时测得的电磁环境电平应至少低于规定的极限值6dB，电源线上的传导环境电平应在断开EUT但连接一个电阻负载情况下测量，该电阻负载应流过与EUT相同的额定电流。测试区内应没有无关的人员、设备、电缆架和桌子等。只有测试必需的设备才能放到测试区或屏蔽室内及必需参与测试工作的人员才允许进入屏蔽室内。

    EUT(被测件)的放置：一般要求EUT放置在测试工作台上，在测试传导发射时，EUT的电源供给由LISN(互定网络)提供；在测试辐射发射时，EUT的发射端口与接收天线的距离应保持在1米。

2 CE101的校准和测试

    (1)连接好所有的测试电缆和计算机控制GPIB电缆；
    (2)采用软件ES—I(I对接收机进行自校；
    (3)所有测试设备必须供电半小时后方可进行测试；
    (4)用标准信号源对测试回路进行校准，从而消除信号路径的误差。

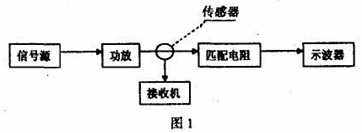

    (5)CE101的校准框图如图1

    (6)设置信号源的频率分别为lkHz、3kHz、10kHz三点，分别设置功率对测试回路进行校准。
    (7)CE101的测试频率范围为301Hz～10KHz，主要是测试电源线传导发射，在测试时必须在接收机前加20dB的衰减器，以防止由于信号过大损坏接收机。测试框图如图2；

3 CE102的标准和测试

    (1)校准框图如图3；

    (2)设置信号源的频率分别为10KHz、100KHz、2KHz、10KHz四点，分别设置功率对测试回路进行标准。
    (3)CE101的测试频率范围为10KHz～10KHz，主要是测试电源线传导发射，测试框图如图4；
