大功率DC/DC变换器电磁干扰的抑制措施及设计
录入：edatop.com 点击：
一、引言

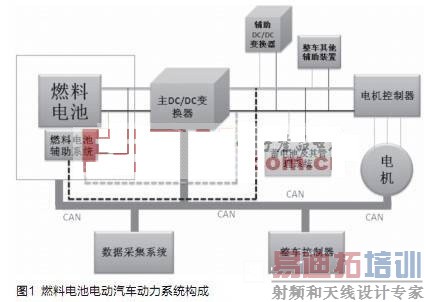

目前，燃料电池电动汽车(FCEV)成为我国汽车科技创新主攻方向。燃料电池电动汽车动力系统主要由燃料电池发动机，DC/DC变换器，蓄电池，电机控制器(变频器)及电机，整车控制器，数据采集系统及CAN总线组成，如图1所示。其中DC/DC变换器可以对燃料电池的输出进行控制及能量的传递与转换，成为燃料电池电动汽车关键零部件之一。在燃料电池电动汽车运行过程中，DC/DC变换器所处的电磁环境十分复杂，各种形式的电磁干扰很多，严重影响了DC/DC变换器的正常运行。因此，研究FCEV用DC/DC变换器的电磁兼容性对DC/DC变换器乃至燃料电池电动汽车的可靠运行具有重要意义。
二、大功率DC/DC变换器主要干扰源及电磁兼容设计
FCEV用DC/DC变换器是大功率变换装置，其电磁兼容性在整个FCEV电磁环境中具有重要影响。FCEV用DC/DC变换器工作时对外界产生强大的电磁干扰，不仅对整个FCEV系统造成干扰，而且也会影响DC/DC变换器自身控制系统的正常工作。因此为了提高整个FCEV系统性能，必须对FCEV用DC/DC变换器的电磁兼容性进行研究，对其产生的电磁干扰(EMI)进行有效的抑制。
三、大功率DC/DC变换器主要干扰源

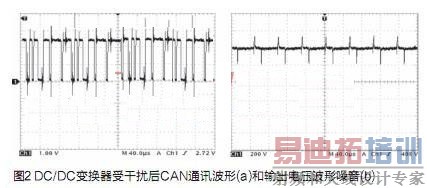

FCEV用DC/DC变换器的功率一般比较大，通常选择IGBT为功率开关管。功率开关管IGBT工作过程中产生高的du/dt和di/dt以及浪涌电流和尖峰电压[1]，这是FCEV用大功率DC/DC变换器产生电磁干扰最根本的原因。另外功率开关管开通和关断瞬间，由于分布电感和分布电容的存在，电感电流容易发生高频振荡，这些因素都会产生强大的电磁干扰，这在FCEV用大功率DC/DC变换器中表现的尤为明显。这种电磁干扰严重影响整车控制器与CAN通信，导致CAN通讯频繁报错，无法正常通讯。CAN通讯受干扰后的传输波形如图2(a)所示。从图中可以明显看到，变换器开关噪音叠加在CAN通讯脉冲上，并且幅度很大。此外，严重的电磁干扰也会使大功率DC/DC变换器输出纹波过大，纹波过大直接影响大功率DC/DC变换器的性能[2]。图2(b)是用示波器采集到的变换器未经滤波处理的输出电压波形，从图中可以看到，输出电压上叠加了大量的开关噪音。
大功率DC/DC变换器电磁干扰的抑制措施
目前，抑制大功率DC/DC变换器电磁干扰的主要措施有减小干扰源的电磁干扰强度、切断电磁干扰传播途径、敏感元器件合理布局以及屏蔽和信号接地设计等。
● 减小干扰源的电磁干扰强度
大功率DC/DC变换器产生电磁干扰的主要原因是电压和电流的急剧变化，因而需要尽可能地降低电路中电压和电流的变化率(du/dt和di/dt)。最常用的方法就是增加吸收电路[3]，吸收电路能够抑制电磁干扰，其基本原理就是开关管关断时为其提供旁路，吸收积蓄在寄生分布参数中的能量，从而抑制干扰的发生。软开关柔性换流技术是近年来研究的热点[4]，在FCEV用大功率DC/DC变换器中，采用无源谐振软开关柔性换流技术，可以大大降低开关过程中的du/dt和di/dt，不仅减小了开关损耗，而且还大大降低了电磁干扰。另外通过优化功率开关管IGBT驱动参数，合理选择功率开关管IGBT的驱动电压和栅极驱动电阻，也可以降低大功率DC/DC变换器电磁干扰。
