如何设计更高能效、极低EMI准谐振适配器
录入：edatop.com 点击：
准方波谐振转换器也称准谐振(QR)转换器，广泛用于电源适配器。准方波谐振的关键特征是金属氧化物半导体场效应晶体管(MOSFET)在漏极至源极电压(VDS)达到其最低值时导通，从而减小开关损耗及改善电磁干扰(EMI)信号。
准谐振转换器采用不连续导电模式(DCM)工作时，VDS必须从输入电压(Vin)与反射电压(Vreflect)之和降低到Vin。变压器初级电感(Lp)与节点电容(Clump，即环绕MOSFET漏极节点的所有电容组合值，包括MOSFET电容和变压器寄生电容等)构成谐振网络，Lp与Clump相互振荡，振荡半周期以公式
计算。
然而，自振荡准谐振转换器在负载下降时，开关频率上升；这样，在轻载条件下，如果未限制开关频率，损耗会较高，影响电源能效；故必须限制开关频率。
限制开关频率的方法有两种。第一种是传统准谐振转换器所使用的带频率反走的频率钳位方法，即通过频率钳位来限制开关频率。但在轻载条件下，系统开关频率达到频率钳位限制值时，出现多个处于可听噪声范围的谷底跳频，导致信号不稳定。
为了解决这个问题，就出现第二种方法，也就是谷底锁定，即在负载下降时，在某个谷底保持锁定，直到输出功率大幅下降，然后改变谷底。输出功率降低到某个值时，进入压控振荡器(VCO)模式，参见图1。具体而言，反馈(FB)比较器会选定谷底，并将信息传递给计数器，FB比较器的磁滞特性就锁定谷底。这种方法在系统负载降低时，提供自然的开关频率限制，不会出现谷底跳频噪声，且不降低能效。
图1：谷底锁定方法示意图。
最新准谐振控制器NCP1379/NCP1380概览
NCP1379和NCP1380是安森美半导体新推出的两款高性能准谐振电流模式控制器，特别适合适配器应用。作为应用上述第二种方法的控制器，NCP1379和NCP1380包括两种工作模式：一为准谐振电流模式，带谷底锁定功能，能消除噪声；二为VCO模式，用于在轻载时提升能效。这两款器件还提供多种保护功能，如过载保护(OPP)、软启动、短路保护、过压保护、过温保护及输入欠压保护。
就工作原理而言，在带谷底锁定的准谐振模式，控制器根据反馈电压锁定至某个谷底(最多到第4个谷底)，峰值电流根据反馈电压来调整，提供所需的输出功率。这样，就解决了准谐振转换器的谷底跳频不稳定问题，且与传统准谐振转换器相比，提供更高的最小开关频率及更低的最大开关频率，还减小变压器尺寸。
而在反馈电压小于0.8 V(输出功率减小)或小于1.4 V(输出功率上升) 时，控制器进入VCO模式，此时峰值电流固定，为最大峰值电流的17.5%，而开关频率可变，由反馈环路设定。
在保护功能方面，这两款器件以读取辅助绕组电压结合提供过零检测(ZCD)和过载保护功能(参见图2)，其中在MOSFET关闭期间(辅助绕组正电压)使用ZCD功能，而在MOSFET导通期间(辅助绕组负电压)使用OPP功能，能够根据ZCD电压减小峰值电流。

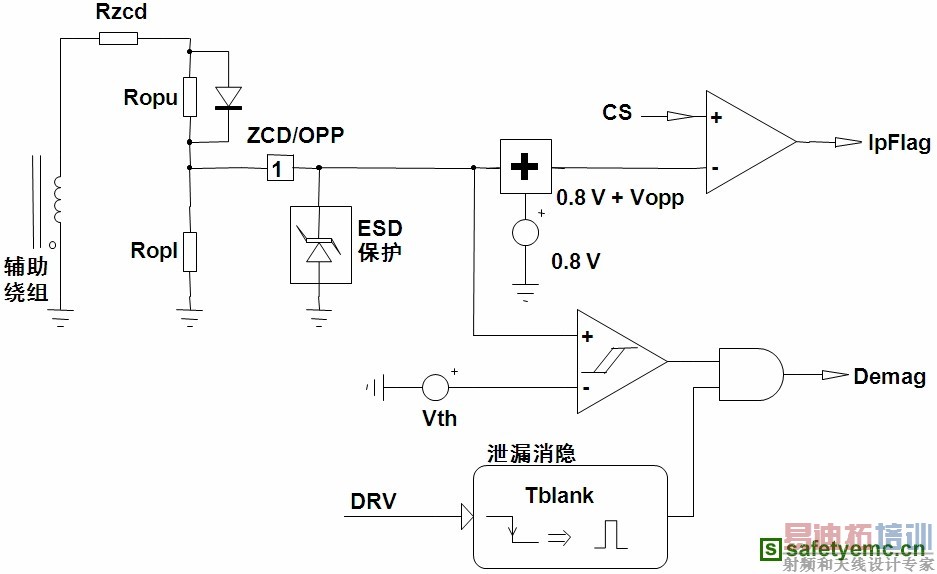

图2：NCP1379/NCP1380结合提供ZCD和OPP功能
此外，这两款控制器内置80 ms定时器，用于短路验证。还提供绕组短路保护功能，以额外的电流感测(CS)比较器及缩短时间的前沿消隐(LEB)来检测绕组短路，当电流感测电压(VCS)达到电流感测电压阈值(VILIM)的1.5倍后就关闭控制器。
