D类放大器原理及EMI抑制

录入：edatop.com 点击：

1. 前言

在日新月异的多媒体时代，便携式电子产品，如智能电话、PDA、MP3、PMP、DSC、DVC、NB等多媒体产品，对声音质量的要求越来越严格。另外，由于此类产品为电池供电，除了要求音质的再突破外，也要求整体效率的提升，以达到高效、低功耗的设计目标。此类产品的音频模块中，除了输入端的信号源和输出端的喇叭或耳机外，音频放大器是一个非常重要的角色。目前广泛用于便携产品的音频放大器有AB类和D类两种。通常，AB类放大器能够提供好的音质，但效率欠佳，耗电较大；而D类放大器具有高效、低温升效应和高输出功率等特点。

2. 理论分析

AB类放大器的工作原理类似于线性调节器，效率差而且需考虑散热问题；D类放大器的工作原理类似开关调节器，具有较高效率，无散热问题，但电路需要一个采样时钟，该时钟可以内置于芯片内不，也可以由外部提供。D类放大器的基本原理如图一所示，内部比较器的同相输入端连接音频信号源，反相输入端连接采样三角波信号。当音频输入的电位高于三角波信号时，比较器输出为高电平；当音频输入的电位低于三角波信号时，比较器输出为低电平。比较器的高、低电平输出驱动后续的MOSFET开关，在MOSFET导通时产生电流推动扬声器。如果在MOSFET后级加上LC滤波电路，则LC滤波器将MOSFET方波还原成与输入类似的模拟音频信号。传统的D类放大器采用固定采样频率，存在较强的EMI，因此限制了D类放大器的使用。随着IC设计技术的不断提升，Maxim扩展频谱技术在D类放大器的应用，可有效抑制EMI，完全满足FCC的EMI限制。图二给出了固定频率模式下D类放大器的输出波形，其输出频谱为基波和对应的高次谐波。有些D类放大器允许改变采样频率，使基波及高次谐波避开敏感频段。

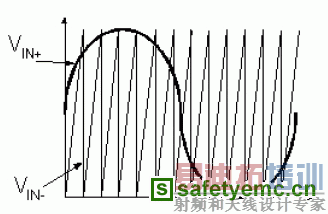

图一 D类放大器的基本原理

传统的D类放大器采用固定采样频率，存在较强的EMI，因此限制了D类放大器的使用。随着IC设计技术的不断提升，Maxim扩展频谱技术在D类放大器的应用，可有效抑制EMI，完全满足FCC的EMI限制。图二给出了固定频率模式下D类放大器的输出波形，其输出频谱为基波和对应的高次谐波。有些D类放大器允许改变采样频率，使基波及高次谐波避开敏感频段。
