EN 300328 V2.1.1 正式版本发布及差异说明

录入：edatop.com 点击：

新版的EN 300 328 V2.1.1 在2016年11月份公布，生效时间定义在2017年8月31日，强制时间为2017年8月31日，主要与前一版V1.9.1的差异如下：

1、法规版本对应指令不同: V1.9.1为R&TTE (1995/5/EC)/新版V2.1.1为RED (2014/53/EU)；

2、定义出接收机频段为2400-2483.5 MHz；

3、自适应性测试要求；

a、定义(TL)可以用(接收)天线组件的增益(G)进行校正，然而波束赋形增益(Y)不应考虑。

b、变更TL计算公式TL = -70 dBm/MHz + 10 x log10 (100 mW/Pout)。

c、章节5.4.6.2.1.2自适应性跳频设备使用DAA与章节5.4.6.2.1.3使用非FHSS调制的非基于LBT的自适应设备，用于仅使用多条接收链的系统一个链路(天线端口)需要进行测试，所有其他接收器输入应终止。

4、接收阻塞测试在V1.9.1版本的跳频与非调频技术的接收阻塞只有一种要求，新版区分三种类型分别做了不同的要求；

5、功率频谱密度将产品分为两种定义Option 1 & Option 2，且变更了扫描时间；

6、针对TX/RX射频接收两种模式下RSE，明确定义ERP/EIRP差异；限制E.R.P是1 GHz以下的射频；E.I.R.P是1 GHz以上的射频；

7、跳频间隔测试：

a、针对5.4.5.2.1.2 Option 1步骤1中的扫描时间由原先的1s改为自动；

b、针对5.4.5.2.1.2 Option 1步骤3中关于跳频间隔的要求由原先的-20 dBc Channel Bandwidth变更为Occupied Channel Bandwidth；

c、针对5.4.5.2.1.3 Option 2步骤1中的检波方式由原先的RMS变更为Max Peak，扫描时间由原先的1s改为自动。

以下，就主要介绍变动最大的接收阻塞测试项目接收阻塞Receiver Blocking

定义a：在正常联机条件下，侦测产品的接收下降能力,其中的性能定义在PER (Packet Error Rate) 小于等于10%，也就是说传送100个封包，不能掉10个封包以确定产品的Receiver是正确的。另外如产品工作是在非跳频模式下则需要测试高低两个正常信道，以及产品为 802.11b/g/n (则选择最小带宽及最小速率下进行测试)，如带宽20 MHz及速率CCK，频道则为 2412 & 2472 MHz。

定义b：Blocking 的干扰信号与什么有关连呢？答案是EIRP，其中分成三大类：

B1. 自适应类型且EIRP大于10 dBm，如Wi-Fi 产品。
B2.自适应类型且EIRP小于等于10 dBm或非自适设备具备MU (Medium Utilization)使用能力1-10%，如BLE/ZigBee产品。
B3.自适应类型且EIRP小于0 dBm或非自适设备具备MU (Medium Utilization)使用能力1%。

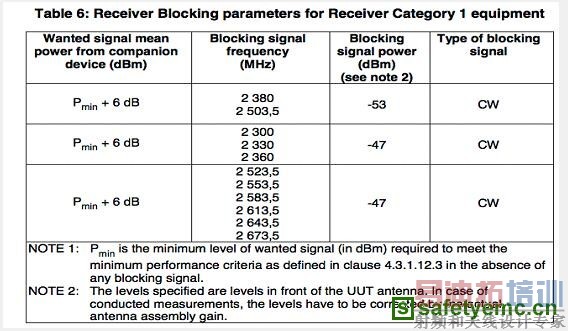

定义c.举例Category 1干扰信号类型
