问一个关于内源分割的一个问题

录入:edatop.com    点击:

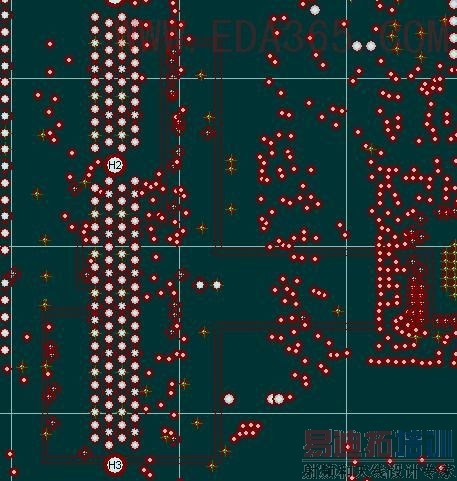

最近打开一个图看到!内电源层分割怎么才用双线分割如图:



请问这为什么要这样!我个人想法为隔离!里面那条线和外面那条分别是不能的网络``但是这样`两条线中间的部分在负片之中不就是死网络了`没有和任何层有联系!
在次在问下``2D线,和3D线是什么,做什么用的!

是不是分隔线设置为线条拉???显示就变成不是实心的线条???

应该是电源隔离吧
2D是不带网络属性的走线,3D是带网络属性的走线。
不知道我的理解对否?
