我在hfss中做得几个屏蔽体,激励源与辐射边界间不同距离的例子的问题?

录入:edatop.com    点击:

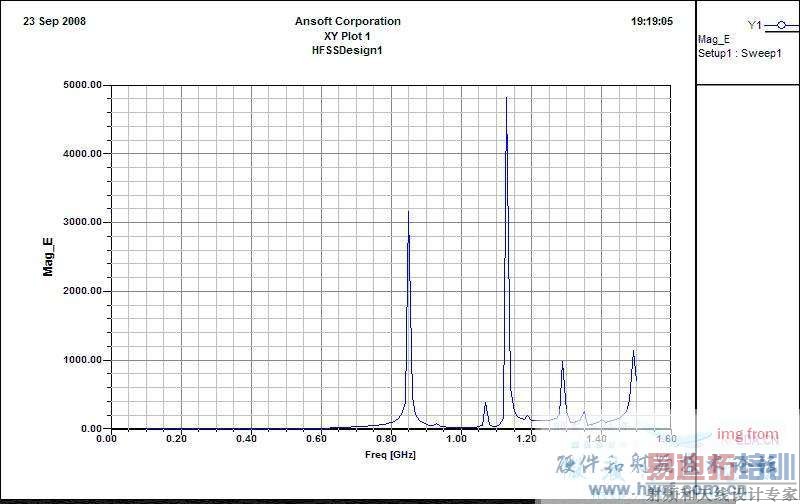

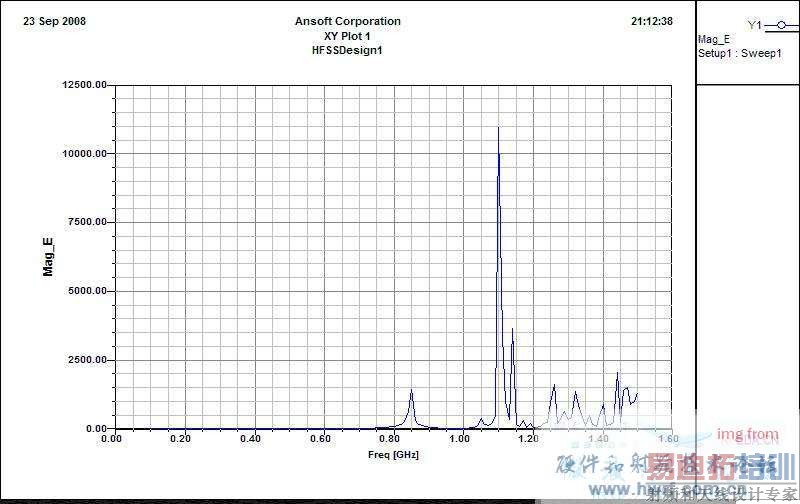

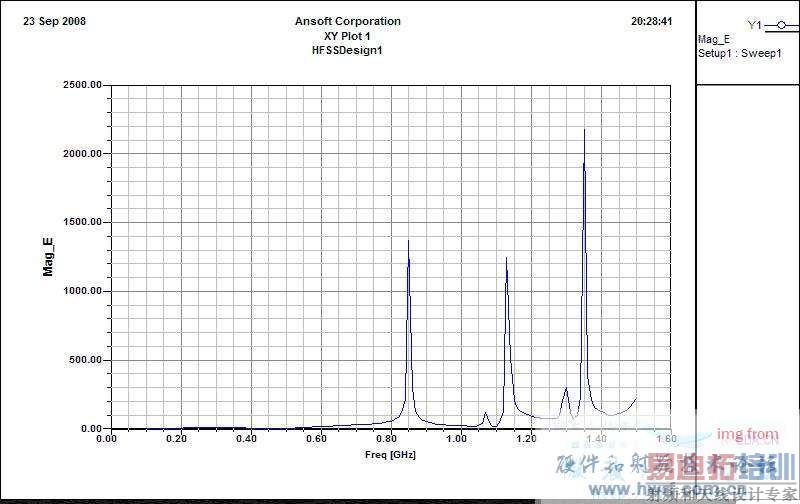

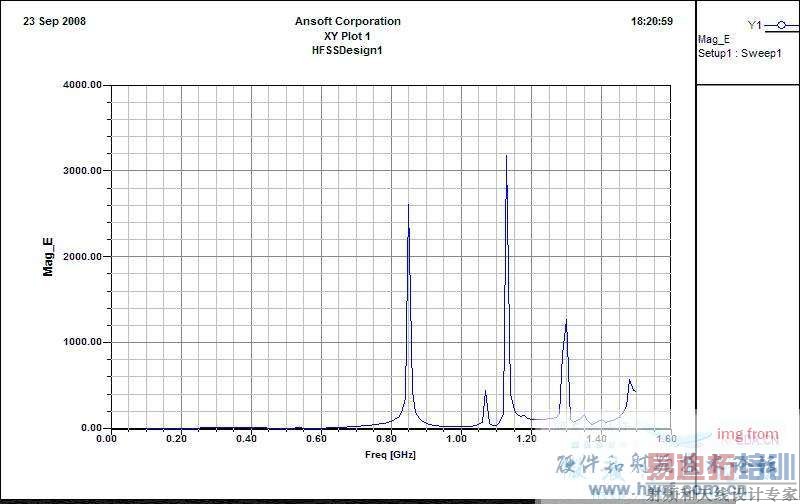

我采用的是20*40*40cm的屏蔽腔体,壁厚0.2cm,采用高斯脉冲,沿-y方向传播,+z方向极化,用10*2cm的孔缝,高斯波传播方向正垂直于空表面,其极化方向平行于短边及垂直于长边。分别用了40*60*60cm,50*70*70cm,100*100*100三种辐射边界(空气盒),高斯波激励源分别设在距孔缝外表面3cm,5cm,8cm,10cm,13cm的地方得到了不同的腔体中点的场强随频率的曲线。具体图如下!
