暗室基本知识介绍

录入：edatop.com 点击：

暗室是模拟开阔场而进行EMC测试的，并提供一个电磁背景干净、场均匀性好的一个测试场地。吸收微波只是吸波材料的特性而已。暗室使用频率一般在10KHz40GHz左右。暗室吸波材料通常是用铁氧体加聚氨酯泡沫尖劈吸波材料组成的复合材料，铁氧体用于1GHz以下，最佳在500MHz以下；聚氨酯泡沫尖劈吸波材料通常适用于450MHz以上，耐高温、高场强。

你见过铁氧体尖劈吸波材料吗？
泡沫的易燃。

呵呵，铁氧体、尖劈是两种不同的材料。
为满足30MHz～18GHz的归一化场地衰减要求，通常暗室需采用铁氧体片与渗碳泡沫角锥或空心角锥复合型的宽带吸波材料。
根据文献报道，对于10m法暗室，为满足归一化场地衰减偏差≤±4dB要求，吸波材料在30～1000MHz垂直入射时反射系数应小于-20dB，45°入射角时小于-15dB。对于1～40GHz频率范围，吸波材料垂直入射及45°角入射的反射系数也应不高于上述数值。

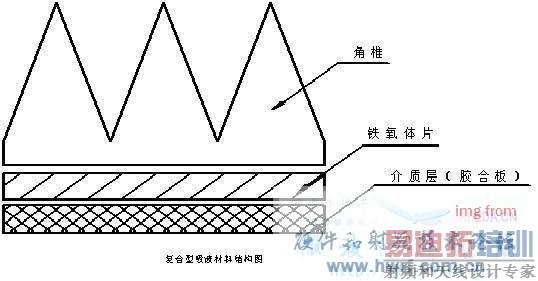

关于复合型宽带吸波材料，要注意以下两点：
a)与铁氧体片组合的渗碳聚氨酯泡沫角锥，其含碳量不同于单独使用的角锥，对于这点，国内第一次（1995年）研制复合型吸波材料时并不清楚，而是沿用常规的角锥吸波材料的含碳量配方。
b)复合型吸波材料与屏蔽室之间宜加一层胶合板。根据国外文献报道，增加这层电介质（胶合板）对改善反射系数是有益的。

长见识了，
我们的暗室的吸波材料好像没有下面的铁氧体和胶合板。

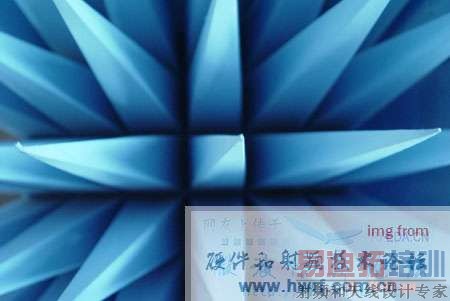

没有下面的铁氧体和胶合板的暗室一般是用来测试天线的微波暗室，这个EMC暗室不一样，EMC暗室必须要有铁氧体

我们的暗室就是测试天线的，
为什么测试天线的和测试EMC的不一样呢？有什么区别吗？

当然不一样，首先这两个应用领域和模拟场合不一样：
1）EMC暗室模拟开阔场，也就是说五个面是没有任何障碍物，所以EMC暗室五个面要粘贴吸波材料，吸收电磁波，防止反射；
而微波暗室是模拟自由空间，因此六个面都要粘贴吸波材料；
2）测试原理不一样，EMC测试接收能量是通过空间直射和地面反射叠加值，而微波暗室是直接发射接收到的值；
具体不多说了，呵呵

呵呵，不错
但是你看见用铁氧体做成粉末，然后喷涂在特殊材料上，像硬布，然后用“布”裁剪好做成尖劈形状？

哈哈，铁氧体吸波材料看来我得详细介绍了。
由于低频段在EMC领域应用基本在10kHz左右，波长非常长，如果通过聚氨酯泡沫吸波材料来吸收的话，要求相应的尖劈长度是可想而知，在EMC暗室根本无法实现。为了解决吸波问题，利用铁氧体对电磁波的吸收转换成热能的原理，因此利用铁氧体来代替吸波尖劈，通过湿式批量压制，生产成型的高性能永磁铁氧体产品，规格一般为100mmX100mmX4mm，当然也可以根据要求定制规格。然后将铁氧体块按照尖劈吸波材料的尺寸规格，通过特殊粘胶粘贴并通过配套的螺钉固定在基板上，这就形成了铁氧体吸波材料的雏形了。
通常EMC用的复合吸波材料，也就是铁氧体加吸波尖劈的复合材料。首先是将铁氧体上面涂上一层过渡粘胶，然后将吸波尖劈通过粘胶固定在铁氧体上。过渡粘胶是由吸波材料厂家研制的，主要保证铁氧体和吸波尖劈有个良好的阻抗匹配过渡过程，同时根据铁氧体和吸波尖劈的吸波特性，要求吸波尖劈的含碳量与铁氧体的特性达到最佳匹配，一般在百分之七左右，这有别于单独使用吸波尖劈的含碳量。
以上是个人的见解，如有不对，还请高手指教。

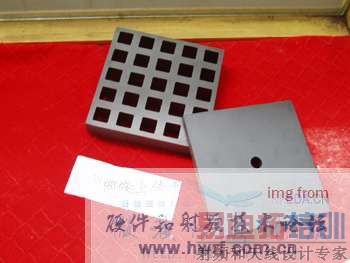

附上铁氧体块的图片一张。
