PCB线路板微切片制作概述及分类

一、概述
    电路板品质的好坏、问题的发生与解决、制程改进的评估，在都需要微切片做为客观检查、研究与判断的根据(Microsectioning此字才是名词，一般人常说的Microsection是动词，当成名词并不正确)。微切片做的好不好真不真，与研判的正确与否大有关系焉。
    一般生产线为监视(Monitoring)制程的变异，或出货时之品质保证，常需制作多量的切片。次等常规作品多半是在匆忙几经验不足情况下所赶出来的，故顶多只能看到真相的七、八成而已。甚至更多缺乏正确指导与客观比较不足下，连一半的实情都看不到。其等含糊不清的影像中，到底能看出什么来？这样的切片又有什么意义？若只是为了应付公事当然不在话下。然而若确想改善品质彻底找出症结解决问题者，则必须仔细做好切取、研磨、抛光及微蚀，甚至摄影等功夫，才会有清晰可看的微切片画面，也才不致误导误判。

二、分类
    电路板解剖式的破坏性微切法，大体上可分为三类：
1、   微 切 片
      系指通孔区或其他板材区，经截取切样灌满封胶后，封垂直于板面方向所做的纵断面切片(Vertical Section)，或对通孔做横断面之水平切片(Horizontal section），都是一般常见的微切片。

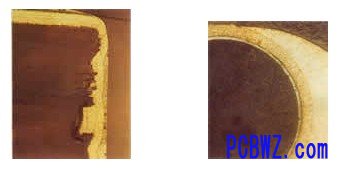

 图1.左为200X之通孔直立纵断面切片，右为100X通孔横断面水平切片。若以孔与 环之对准度而言，纵断面上只能看到一点，但横断面却只可看到全貌的破环。
2、   微 切 孔
 是小心用钻石锯片将一排待件通孔自正中央直立剖成两半，或用砂纸将一排通孔垂直纵向磨去一般，将此等不封胶直接切到的半壁的通孔，置于20X~40X的立体显微镜下(或称实体显微镜)，在全视野下观察剩余半壁的整体情况。此时若另将通孔的背后板材也磨到很薄时，则其半透明底材的半孔，还可进行背光法(Back Light)检查其最初孔铜层的敷盖情形。

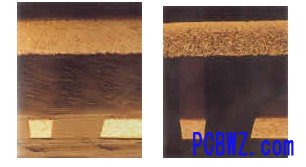

 图2.为求检验与改善行动之效率与迅速全盘了解起见，最方便的方法就是强光之下以性能良好的立体显微镜(40X~60X)直接观察孔壁。这种"立体显微镜"看起来很简单，价格却高达30~40万台币，比起长相十分科技的断层高倍显微镜还贵 上一倍。目前国内PCB业者几乎均未具备此种"慧眼"去看清板子。

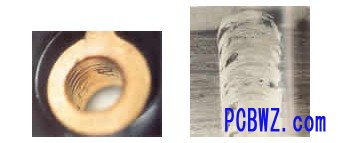

 图3.用钻石刀片将孔腔剖锯开来，两个半壁将立即摊在阳光下，任何缺点都原貌呈现 无所遁形。若欲进一步了解细部详情时，可再去做技术性与学理性的微切片。切 孔后直接用立体显微镜观察比微切片更有整体观念，但摄影则需借助电子显微镜SEM才会有更亮丽的成绩。
3、斜 切 片
    多层板填胶通孔，对其直立方向进行45°或30°的斜剖斜磨，然后以实体显微镜或高倍断层显微镜，观察其斜切平面上各层导体线路的变异情形。如此可兼顾直切与横剖的双重特性。不过本发并不好做，也不易摆设成水平位置进行显微观察。

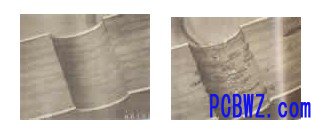

 图4.此明视与暗视200X之斜切片，是一片八层板中的L2/L3(即第二层讯号线与第三层接地层)，此二层导体系出自一张，010 1/1 的Thin Core。由于斜切的关系故GND层显得特别厚，且左图中的黑化层也很明显。
