GPS接收机射频前端放大电路模块设计

录入:edatop.com    点击:

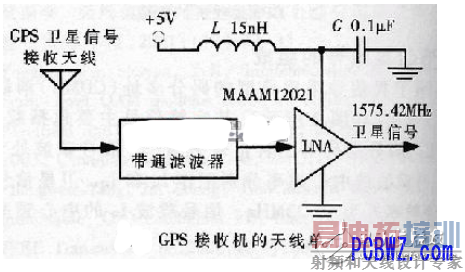

天线单元设计中采用了高频、低噪声放大器,以减弱天线热噪声及前面几级单元电路对接收机性能的影响;基于超外差式电路结构、镜频抑制和信道选择原理,选用GP2010芯片实现了射频单元的三级变频方案,并介绍了高稳定度本振荡信号的合成和采样量化器的工作原理,得到了导航电文相关提取所需要的二进制数字中频卫星信号。

GPS接收机

  电路原理:GPS接收机对信号的检测质量取决于信噪比,当其为"理想接收机"时,接收机输入端的信噪比Si/Ni与其输出端的信噪比So/No相同。由于实际GPS接收机存在内部噪声,使得(So/No)<(Si/Ni);而噪声越大,输出信噪比越越小,则接收机的性能越差,此时接收机的噪声系数为: F=(Si/Ni)/(So/No)表明由于内部噪声影响,接收机输出端信噪比相对于输入端信噪比变差的倍数,输入信号额定功率可表示为: Si=NiFo(So/No)。
