板级仿真技术在缩短设计生产周期中的作用

摘要：随着电路板复杂程度和密度的不断提高，采用示波器和逻辑分析仪对有限的测试点进行测试和调试的任务日益繁重，效率也愈加低下。新兴的EDA仿真器和波形浏览器利用成千个时域可监测信号能极大地增加调试范围。本文将详细介绍板级仿真技术的强大功能及其在缩短设计生产周期中的作用。

无论开发工具如何的先进，在开发的整个过程中都不可避免会出现或大或小的缺陷，它们可能潜伏在设计、实现和CAD的各个不同阶段。有缺陷并不可怕，重要的是尽早发现并消除这些缺陷，这样才能最大程度地节省资金和时间。板级仿真工具的作用就是在电路板制造前后帮助设计人员更快地开展调试工作。图1是一个典型的电路板开发流程图。

图2是在图1设计过程中增加了板级仿真的实际设计流程(这样能极大地降低板级开发成本)。

板级仿真技术

板级仿真的主要步骤如下：

a. 制定测试计划

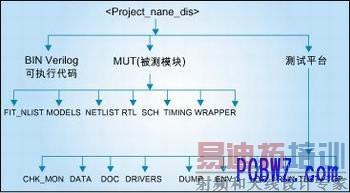

仿真的第一步是制定完善的测试计划，该计划要充分反映产品在板级仿真方面的具体要求。测试计划可以分成二个阶段实施，阶段1为单个接口测试；阶段2为电路板的整体功能测试。

“阶段1”需要明确界定接口的类型和范围，并把它们完整地隔离出来，例如处理器与存储器接口的隔离。然后做出测试案例以检查接口的连接性能和时序特性。

“阶段2”需要将电路板划分为若干个功能块(一个功能块可以配备一个或多个接口)。每个接口经过第一阶段确认为工作正常后，就可以把目标锁定在单个模块的功能上，即把整个电路板当成是一个黑盒子。此时可以利用合适的测试向量测试模块的详细功能，针对综合后的时序问题以及该功能块的具体数据进行处理。
