PCB Layout 实战资料

录入:edatop.com    点击:

Layout(PC板布线)是结合科技艺术的工作,同样的线路,由不同的人所Layout来,效果就是不同,可能是排版的不同或走线的方式不同。只要稍下功夫,有道是熟能生巧,那Layout这个工作,将带来无比的挑战与成就感。
  Layout工作,在整个过程当中,扮演了承先启后的角色,不但要实现原设计者的构想又要能使PC板厂生产顺利,加工厂加工之后,测试人员的测试及制造者成本降低,所以 Layout 之工作必需有一颗细腻的心,因为这是一个最先期之前导工作,Layout 不好,整个机器运作情况便无法有效发挥。

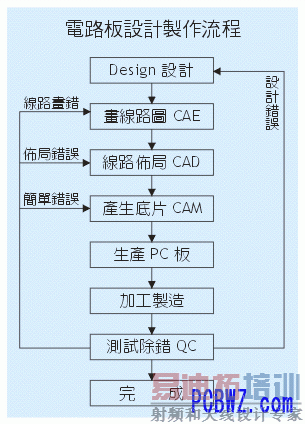

  一般从研发设计开始到成品完成,其流程如下图所示:

CAD制作步骤:

● 先检查客户提供之LAYOUT数据,项目如下:

外型尺寸是否标注清楚,有无漏标注之处。
NETLIST,零件编号,是否无误。
零件包装是否有提供实物或图面。
零件摆放位置是否有固定位置或可任意摆放。
须与客户讨论接地和电源线路有无特别要求,线路的阻抗要求,最小线宽、最小线距的设定。
