阻抗匹配 端接方式 质疑

录入:edatop.com    点击:

首先看下面这段话:

传输线的端接通常采用两种策略:(1)使负载阻抗与传输线阻抗匹配,即并行端接(2)使源阻抗与传输线阻抗匹配,即串行端接。即如果负载反射系数或源反射系数二者任一为零,反射将被消除。从系统设计的角度,应首选策略1,因其是在信号能量反射回源端之前在负载端消除反射,即使ρL=0,因而消除一次反射,这样可以减小噪声、电磁干扰(EMI)及射频干扰(RFI),而策略2 则是在源端消除由负载端反射回来的信号,即使ρS=0 和ρL=1(负载端不加任何匹配),只是消除二次反射,在发生电平转移时,源端会出现持续时间为2TD 的半波波形,不过由于策略2 实现简单方便,在许多应用中也被广泛采用。

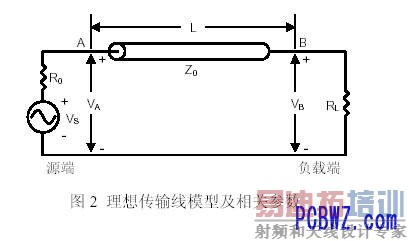

问题:如果只保证负载和传输线匹配,而源端和信号线没有匹配,信号难道不会一出就反射了,即在图中的A点就反射了?

这是在社区的《SI设计》由风中的傻子网友提出的问题和图片,已经有很多的网友进行了交流和发表了自己的看法,欢迎你也一起讨论交流和学习。
点下面的链接进入:

http://www.pcbbbs.com/dispbbs.asp?boardID=4&ID=15309
