安全间距的设计问答

录入：edatop.com 点击：

浪蕊网友提问：

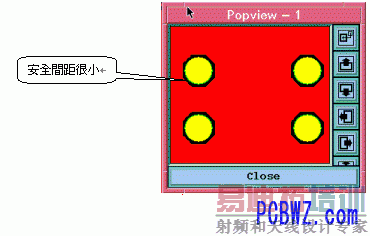

上图所示的安全间距只有3mil，一般汽车板里的安全间距设计都比较小，这样设计的目的是什么？是否可以适当加大安全间距？

望那位大侠慷慨解答，谢谢！！！

topemc网友回复：
安全间距小，可能会引起过孔上的信号线与地或者电源之间存在一个比较大的耦合电容。这个问题，对于频率相对较低的设计中，不会影响信号的SI。

安全间距小，带来的好处是，电源平面和地平面会更完整，就是在过孔密集区域，也不会“无意”中形成地平面或者电源平面的分割，可以减少“感性串扰”，并降低电磁辐射。

汽车的电磁兼容要求非常严格，比军品的要求还严格，所以在汽车电子的设计中，必须非常注意产品的电磁兼容特性。

更多的讨论请去：
http://www.pcbbbs.com/dispbbs.asp?boardID=4&ID=45842&page=1

转贴请注明原作者和中国PCB技术网
