关于延时公式的讨论

录入:edatop.com    点击:

lindahua网友问:
有誰知道延時公式? 各參數的意思是什麼?

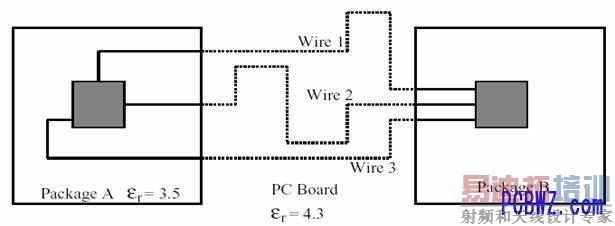

在PCB Layout设计中,匹配线长是工程师的基本功之一,尤其是数据总线,要让所有信号同时到达接收端。如下图,封装A是驱动端,通过三根微带走线传输到封装B,由于封装A内部的走线长度不一致,在PC板上需要进行相应的绕线处理,以保证信号的同步性。各部分的介电常数标注在图中,请回答以下一些问题:

已知条件:真空中信号的传播速率为:11.85(inch/ns),信号传输速率大致与成反比。

1.信号在封装A中的传输延时是 (单位:ps/inch);

2.信号在PC板上的传输延时是 (单位:ps/inch);

3.如果以Wire 3为参考基准线长,其在封装A中走线长为2000Mils,在PC板上走线为10Inches,三根走线在封装B中的线长相同,wire 1在封装A中的走线长1500Mils,wire 2在封装A中的走线长1000Mils,则在PC板上,Layout工程师需要相应调整Wire 1的走线长度为 inches ;Wire 2的长度为 inches 。

能給出具體的計算過程嗎?

fogworld网友回复:

1.信号在A中的传播速率V为:11.85/根号3.5

A中的Tda就是Va的倒数。158ps/inch

2.算microstrip上的Td时,Er是不是取4.3与1的平方和开根号作为等效介电常数呢?4.41

PC板上的Td(pc)就是:根号4.41/11.85=177ps/inch(和资料上的180ps/inch差不多了。)

3.wire 3的总时延Td3=Tda x 2+Td(pc)x10=158x2+177x10=2.086ns

wire 2在PC上的时延为Td3-1.5x158=1.849ns 故wire 2 在pc上的长度为1849/177=10.446inch

wire 3在PC上的时延为Td3-1x158=1.928ns 故wire 3在pc上的长度为1928/177=10.893inch

不知对不对,大家指正。

更多的讨论请去:
http://www.pcbbbs.com/dispbbs.asp?boardID=4&ID=44335&page=1
