浪蕊网友提问:

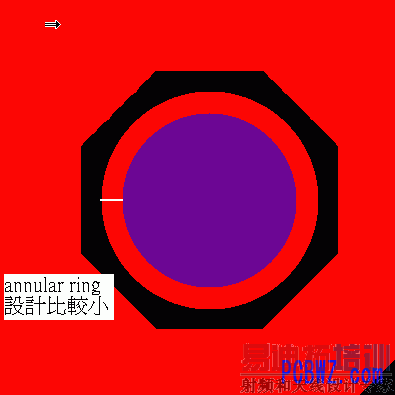

上圖所示的圖形中孔的annular ring很小,只有6mil,是汽車板上的設計,很多的汽車板中插件孔與via孔的annular ring 都設計得很小,這樣設計的目的是甚麼呀?

topemc网友回复:
汽车里面的电磁兼容问题,主要是由于存在大量的设备间的连接电缆,导致设备间的干扰通过电缆进行传递。汽车必须考虑本身对外的辐射和本身的抗干扰能力。汽车内各个电子设备对外的辐射,大部分来自电缆,同样,抗干扰问题,也来自电缆。

传统上,我们会认为设备对外的辐射有空间的(认为是PCB上产生的)和传导的(从电缆传递出来)。

实际上,我们采用EMSCAN(www.emcdir.com),测量发现,99%甚至是100%的问题,都来自线缆上的干扰。

对于设备本身对外的辐射问题,大部分情况都是由于PCB上滤波没有考虑好,在电源平面存在高次谐波的EMI,然后通过电缆传递到空间(从EMC问题来看,这不是传导干扰,因为我们把传导干扰的频率范围定义在30MHz以下。)

对于抗干扰问题,也是一样的。即使是空间的问题,也是首先干扰到线缆,然后才传递到PCB内部。由于我们的使用频率不断提高,传统的线缆上的滤波手段(例如扼流圈等)已经不能起到作用了。

插件孔的安全间距设计得小,是基于两个方面的因素,由于每根信号线与地之间有一个较大的耦合电容存在,所以既能降低对外的辐射(滤除高频谐波),也能提高抗干扰能力(降低阻抗)。

当然,对于高频信号线,间距不能设计太小,否则会影响SI。

更多的讨论请去:
http://www.pcbbbs.com/dispbbs.asp?boardID=4&ID=46188&page=1

转贴请注明原作者和中国PCB技术网
