DF/SIGNOISE 应用解决PCB的SI问题

　　【摘 要】

　　本文介绍了在通讯产品开发中，利用Cadence公司的DF/SigNoise信号完整性分析工具模 块解决 PCB 设计中存在的信号完整性（Signal Integrity）问题。

　　【关键词 】 PCB设计 信号完整性 (SI)

　　一、引言

　　当今通讯产业的蓬勃发展，得益于通讯产品的日新月异。高性能的产品开发，硬件设计，已不能仅靠年久的经验或器件使用说明来完成，工程师在设计高速数字信号传输系统时，要面临信号完整性（Signal Integrity）、电磁干扰（EMI）、时序（Timing）等问题，设计需要强 有力的EDA工具支持。DF/SigNoise是CADENCE公司的PCB信号完整性分析工具，可用于分析解决高速、高密度的互联线信号传输问题。本文介绍了利用Cadence公司的 DF/SigNoise 解 决通讯产品开发中，一块高密度、多负载PCB板总线网络存在的信号完整性问题，取得了较为满意的效果，解决了存在的信号质量问题，有效地缩短了产品开发周期。

　　二、PCB板的信号完整性仿真分析

　　 1、硬件设计简介

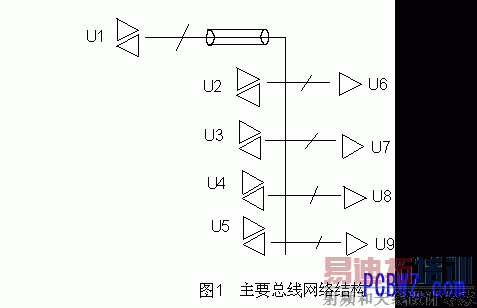

　　 图1为该板设计的主要总线网络结构，该板为系统中一主要的单板，数据总线、配置总线及使用的元器件很多，使得该板的密度较高。总线等网络的数据都是双向传输，且是点到多点，该板采用八层板结构，两层电源、地，六层信号。
