高压开关电源的应用电路设计

录入:edatop.com    点击:

随着电源技术的不断发展和成熟,开关电源作为一种体积小、重量轻、高频、高效率的电力变换装置,被广泛用于各个领域。雷达显示器作为雷达系统的"眼睛"要求起其具有高可靠性,而其电源的可靠性则要求更高。
下面是某型雷达显示器对高压电源的技术要求:

(1)输入电压:400Hz/220V±l0%
(2)输出电压:+4 500V 一1 600V
(3)输出电流:+4 500V/l mA一1 600V/1mA
(4)负载稳定度:≤10-3
(5)电压稳定度:≤5×10-3
(6)输出电压纹波:≤1×10-3
(7)MTBF:≥5 000h
(8)延时时间:≥20s

1 概 述

为了达到上述要求,本变换器采用了双端输出式脉冲宽度调制器SGl524,他的功能较全、使用灵活、价格便宜。

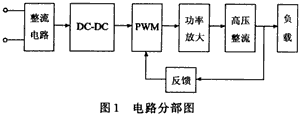

整个电路由图1所示的几个部分组成,输入电压经过全桥整流滤波后送给VICOR模块(VI-J63CZ)进行DC-DC变换,输出为直流24 V电压,再经78LMl5稳压到15V后直接为SGl524供电。SGl524的11脚输出脉冲经V11放大TI隔离后,再经V21功率放大,脉冲变压器升压后再经整流滤波输出高压。


2 电路设计

(1)延时电路

由于显示器示波管的灯丝需要20s的预热时间,故需设置一个延时电路,以延缓给示波管阳极上加高压,由于SGl524内部设置了一个完全独立控制关闭的电路,通过控制其10端的电位即可控制整个脉宽调制器的输出。如图2所示。

加电→R32,R33分压→经R2给C2充电→V5导通→SGl524的10脚电位降低→SGl524工作,输出脉冲。

(2)振荡器频率

SGl524的振荡器频率fosc由外接元件R6,R4决定,即fosc=1/R6C4,式中R6的单位为Ω,C4的单位为μF,电容C4的充电电流I=3.6V/RT,电容C4的容量大小直接影响振荡器的输出脉冲宽度,故C4不能取得太小,若振荡器的输出脉冲宽度小于0.5μs,则不能保证每一个脉冲都能触发翻转,为了保证触发器工作可靠,C4的容量一般在0.001μF~0.1。

(3)补偿网络

管脚9为补偿端,此处接上R-C补偿网络给电路引入一个0点来抵消电路输出滤波器中的极点,从而消除掉电路寄生振荡。此处R-C补偿网络采用56kΩ的电位器和0.001μF电容组成。
