EMI/EMC设计讲座(七)印刷电路板的EMI噪讯对策技巧

录入:edatop.com    点击:

随着电子组件功能提升,各种电子产品不断朝向高速化方向发展,然而高性能化、多功能化、可携带化的结果,各式各样的EMC(Electro Magnetic Compatibility)问题,却成为设计者挥之不去的梦魇。

目前EMI(Electro Magnetic Interference)噪讯对策,大多仰赖设计者长年累积的经验,或是利用仿真分析软件针对框体结构、电子组件,配合国内外要求条件与规范进行分析,换句话说电子产品到了最后评鉴测试阶段,才发现、对策EMI问题,事后反复的检讨、再试作与对策组件的追加,经常变成设计开发时程漫无节制延长,测试费用膨胀的主要原因。

EMI主要发生源之一亦即印刷电路板(Printed Circuit Board,以下简称为PCB)的设计,自古以来一直受到设计者高度重视,尤其是PCB Layout阶段,若能够将EMI问题列入考虑,通常都可以有效事先抑制噪讯的发生,有鉴于此本文要探讨如何在PCB的Layout阶段,充分应用改善技巧抑制EMI噪讯的强度。

测试条件

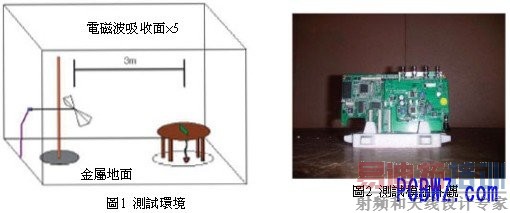

如图1所示测试场地为室内3m半电波暗室,预定测试频率范围为30MHz~1000MHz的电界强度,依此读取峰值点(Peak Point)当作测试数据(图2)。


图3是被测基板A的外观,该基板为影像处理系统用电路主机板,动作频率为27MHz与54MHz,电路基板内建CPU、Sub CPU、FRASH,以及SDRAM×5、影像数据/数字转换处理单元、影像输出入单元,此外被测基板符合「VCCI规范等级B」的要求,测试上使用相同的电源基板(Board)与变压器(Adapter)。


首先针对被测基板A进行下列电路设计变更作业:

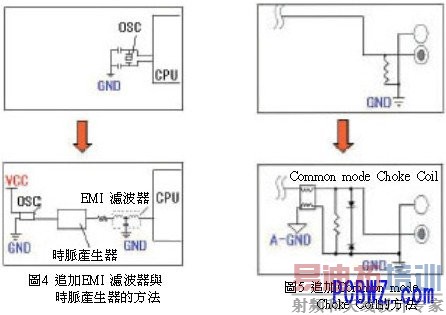

‧CPU的频率线(Clock Line)追加设置EMI噪讯对策用滤波器(Filter),与频率产生器(Clock Generator)( 图4)。
‧影像输出入单元追加设置Common mode Choke Coil(DLWxxx系列)(图5)
‧各IC电源输入线的Bypass Condenser与电源之间,追加设置Ferrite Beads(图6)。
‧追加设置Bypass Condenser,使各IC的所有电源脚架,全部从基板电源层(Plane)通过Bypass Condenser提供电源(图7)。
