实用EMI噪讯对策技术(4)-平衡

录入:edatop.com    点击:

平衡的定义
平衡是强化噪讯时重要的性质,传输信号必需有往与返两条信号线,处理信号必需在信号线途径插入电子组件,形成所谓的「电子电路」,该电路同样必需设置可以使信号折返原点的结构。如图1所示由信号线与电子组件构成的电路,它的往与返任何定义下都是对等时称为「平衡」。


图1 平衡的定义

在平衡电路如果有非对等部位时称为「不平衡」,不平衡的电路则称为「不平衡电路」。上述平衡与不平衡属于模拟性概念,所有平衡的程度具有所谓的「平衡度」问题。世间并没有完全的平衡,完全平衡物理上必需通过相同场所,这种情况实际上不可能存在。实际上被视为平衡的情况概称为平衡,实用上如果被认为欠缺平衡度时,就成为不平衡。

电子电路内的一般信号线的信号折返线,通常都使用共通的大地线(ground line),由于「往线」独立,「返线」共通,因此大地线属于「不平衡」,信号线为「平衡」,所以信号线必需有往与返2条线的结构。图2是平衡与不平衡具体实例,图2(a)是一般RC滤波器,它的「往」设有电阻,因此属于不平衡;图2(b)的「往」与「返」对等,因此属于平衡。

噪讯对策用滤波器的噪讯与信号频宽非常接近时,滤波器必需要有敏锐(sharp)的特性与极高的精度,不过一般噪讯对策用滤波器,却不要求敏锐的特性与精确的特性值。插入滤波器的部位要求高平衡时,基于提高平衡度的考虑,「往」与「返」的阻抗值必需一致,相同理由第2章信号模式的图7一般模式消除用滤波器,同样为了提高一般模式的消除率,因此要求极高的平衡度。


图2 滤波器的平衡与不平衡

平衡的特性
接着探讨平衡时的效应。此处假设来自外部的噪讯,被施加于平衡的信号线,根据上述定义所谓平衡是指2条线对等,因此等值的噪讯等于同时渗透到2条线内(图3),此时噪讯变成一般模式噪讯(common mode noise)。


图3 外来噪讯

来自外部的噪讯被施加于不平衡的信号线时,随着不平衡的差异,渗透的噪讯大小也不相同,亦即除了一般模式噪讯之外,标准模式噪讯(normal mode noise)也会渗透至信号线内部。由于标准模式噪讯性并不比一般模式噪讯好,因此「平衡」反而比较有利。 至于平衡度,根据使用目的与用途定义即可,并没有特定的定义规范,通常平衡度被定义成如下:

「承受来自外部的噪讯,在渗透的噪讯之中,假设标准模式成份为EN,一般模式成份为EC的话,平衡度=EC/(EC+EN)」

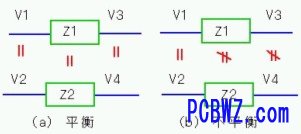

如图4与图5所示,一般模式信号在平衡电路中,直接以一般模式传输,‧如果是平衡时,由于阻抗(impedance)为Z1=Z2,因此阻抗造成的电压下降相同,成为V3=V4,维持一般模式。

如果不平衡时,由于Z1≠Z2,因此阻抗造成的电压下降值相异,成为V3≠V4,该差异成份则转化成标准模式。
如果是平衡时,由于阻抗为Z3=Z4,因此V3=V4,维持一般模式。
如果不平衡时,由于Z3≠Z4,V3≠V4,部份化为标准模式。

由此可知不平衡时,一般模式会转化成标准模式,不过一般都不希望发生这种情况。


图4 平衡与不平衡时的传输比较(串联电路)


图5 平衡与不平衡时的传输比较(并联电路)
