基础电路设计GHz电路板的定量分析

录入:edatop.com    点击:

前言

设计动作频率超过1GHz的高速电路板时面临最大难题是诱电损失,一般电路祇需考虑导体损失即可,不过1GHz附近的诱电损失却是具有支配性的影响,如此的结果是对初学者而言可说是相当意外,主要原因是诱电损失的重要性最近几年才正式被提出来探讨,有鉴于此本文将介绍GHz高速电路板的基本设计技术,与高速传送时与诱电损失与导体损失对频率相关性的定量分析。

所谓诱电损失是指传送途中导体(电线)与接地线之间的电容器(capacitor)储蓄的电荷发生漏电所造成的损失。当电路板的传送速度超过2.5Gbit/sec时,诱电损失与导体损失所产生的影响几乎相同,因此必需藉由基板材质的诱电正接(tanδ)或是导线图案(pattern)的尺寸以及其它条件的改变,以模拟分析的方式调查诱电损失与导体损失对传送波形的影响,再根具上述结果实施对策,使超过GHz的信号可作高速传送。

导体损失与表皮效应的表面化

MOS 缩短电路板的导线延迟是设计高速传输电路板不可阈缺的基本条件,而且导线长度越短效果越好。降低导线延迟时间通常是采用导线材料与长度两种方法,单位长度的延迟时间与基板材料诱电率平方根成比例,假设基板材料的诱电率减少50%,延迟时间祇有0.7倍。最近几年由于制程微细技术的进步使得导线密度不断的提升,相对的导线细技化潜在隐忧「导体损失」也逐渐表面化。导线pattern的阻抗与导线的截面积成反比,而与导线长度成正比增加,也就是说如果缩小比例,导线整体的阻抗就会与长度成反比。LSI与导线比较时,LSI内部阻抗远比导线大,因此LSI的导体损失影响比导线更早发生,LSI内部导体由Al改成Cu主要理由是Cu的阻抗为Al的60%,因此希望藉由材料的改变能减缓导体损失,此外如果将电路板的导线视为LC线路时,相对的就必需将LSI内部导线视为RC线路。如图1所示一般电路板的导体损失尚不显著,类似使用微细导线pattern的MCM(Multi Chip Module),即使导线长度非常短仍然无法摆脱导体损失的梦魇。以电路版为例,一般基板pattern截面积为100μm ,直流阻抗大约是172Ω/m,使用微细化导线的MCM pattern截面积约为30μm ,不过直流阻抗却高达573Ω/m,假设导线pattern的阻抗(impedance)为50Ω时,一般基板的导体损失为4.7dB/m,而MCM的导体损失则为15.2dB/m,因此pattern截面积约为30μm 的MCM,信号传输10cm时振幅会减低84%。


随着频率的增加一般电路板的导线表皮效应也越来越明显,MCM的导线pattern祇有数μm,因此比较不易产生表皮效应。所谓表皮效应是指随着频率的增加,电流祇会集中于导体的表面,造成电流不易在导体内流动。如图2所示例如频率为500MHz时表皮深度为3μm,1GHz时表皮深度为2μm,也就是说MCM的pattern厚度与表皮深度非常接近,然而一般电路板的pattern厚度约为40μm,即使pattern厚度等价变薄波形依旧会劣化,因此不得不采用加大pattern宽度之对策,然而加大pattern宽度却违背导线微细化的要求。

导体损失与诱电损失的频率相关性

事实上导体损失的情况尚未到非常严重的地步,主要原因是导体损失与频率的平方根成比例,所以导体损失对频率的变化率比较迟钝。Pattern截面积很小时导体损失的绝对值,亦即直流阻抗却非常大,因此必需采取妥善的对策处理。相形之下诱电损失的影响一直未受到重视,由于诱电损失是与频率成比例,假设造成诱电损失的频率减少一位数,相对的诱电损失也随着降低一位数,换言之一般都以为祇要频率未超过一定范围,基本上可不将诱电损失视为问题,不过诱电损失会随着频率成比例增减,因此根本上它是属于潜在性危险因子。讨论导体损失与诱电损失的影响时,必定会论及信号衰减量的单位,由于过去一直是使用「dB」为单位,因此一般对单位长度「dB/英吋」的损失单位不太习惯,虽然这种计量单位常用于通讯导线(cable),但是对电路板导线pattern设计者而言却很漠生,而且一直将导线pattern误认为是如图3等价电路所示祇有电感(inductance)L与电容C(capacitance)之无损失线路,然而实际证明必需将电路板导线pattern视为一种损失线路,如果用解析波动方程式分析就可清楚看到单位长度的dB效应。如图4等价电路所示,直列的直流阻抗R与C并列的诱电损失(conductance)G会施加于L,相对于 ωL与jωC势必要考虑改变成 ωL+R与 ωC+G(一般祇需考虑G<<ωC,R<<ωL)。


如上所述诱电损失与频率 f 成比例,导体损失则与频率的平方根几乎成比例,因此接着要介绍利用波动方程式计算导体损失与诱电损失。

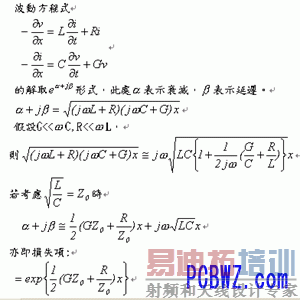

依此可知导体损失与诱电损失可由波动方程式导出,首先求取损失项:

(a)波动方程式的解答内涵


(b)单位转换

损失项若以dB表示时,必需取20倍的对数(log)。对数公式为:


(c)计算诱电损失


(d)计算导体损失
