基于JN5148-001开发的手持医疗保健设备

录入:edatop.com    点击:

NXP 公司的JN5148-001是超低功耗高性能无线微控制器(MCU),具有32位RISC处理器特性,还集成了2.4GHz IEEE802.15.4兼容的收发器,128kB ROM,128kB RAM和各种丰富的模拟与数字外设,可以运行JenNet和ZigBee PRO。收发器的数据速率500kbps和667kbps,工作电压2.0V~3.6V,MCU的时钟速率4MHz~32MHz。主要用在机器人和安全低功耗无线应用、JenNet和ZigBee PRO网络、智能计量、家庭和商业建筑物自动化、工业系统、遥控、手持医疗保健设备、玩具和游戏外设等。

  JN5148-001是一个超低功耗,高性能的无线微控制器,用于JenNet 和 ZigBee PRO网络。该器件具有一个增强的32位RISC处理器,透过可变宽度指令,

  一个多级指令管线,和低功耗的可编程时钟速度来提高编码效率。它还包括一个2.4GHz的IEEE 802.15.4兼容收发器,128kB的ROM,128kB的RAM,以及丰富的模拟和数字外设组合。大容量内存空间使得该器件既可以运行网络堆栈(如ZigBee PRO)和嵌入式应用程序,也可以用在协处理器模式。其工作电流低于18mA,可以通过一个钮扣电池直接操作。

  其增强型外设包括,运行睡眠模式的低功率脉冲计数器,用于AMR应用的脉冲计数,以及一个独特的飞行时间(Time of Flight)测距引擎,用于在无线传感器网络中实施准确的定位。它还包括了一个4线I2S音频接口,直接连接到主流的音频编解码器,以及传统的MCU外设。

  JN5148-001

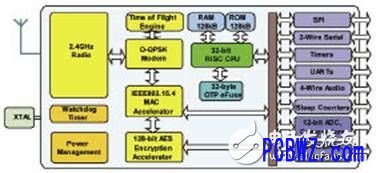

  图1 JN5148-001方框图

  JN5148-001

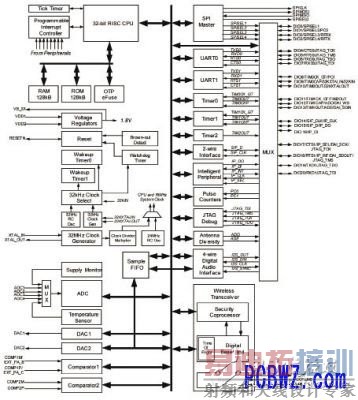

  图2 JN5148-001详细功能框图

  JN5148-001主要特性

  收发器

  -符合2.4GHz的IEEE 802.15.4标准

  -飞行时间测距引擎

  -128位AES安全处理器

  - MAC加速器与数据包的格式,CRCs,地址检查,自动ACKS,定时器

  - 500kbps&667kbps数据速率模式

  -低功耗的集成睡眠振荡器

  -片上功率调节为2.0V~3.6V电池操作

  -深度睡眠电流100nA

  -休眠电流与运行的睡眠定时器1.25μA

  -外部元件成本低

  -接收(Rx)电流17.5mA

  -发射(Tx)电流15.0mA

  -发射功率2.5dBm

   MCU特性

  -低功耗32位RISC CPU,4MHz~32MHz时钟速度

  -高编码效率的可变指令宽度

  -多级指令管道

  -128kB ROM和128kB RAM,导入加载程序代码和数据

  - JTAG调试接口

  - 4输入,12位ADC,2,12位DAC,2个比较器

   -3个应用定时器/计数器

  - 2个UART

  - SPI端口,5个选择

  -2线串行接口

  - 4线数字音频接口

  -看门狗定时器

  JN5148-001

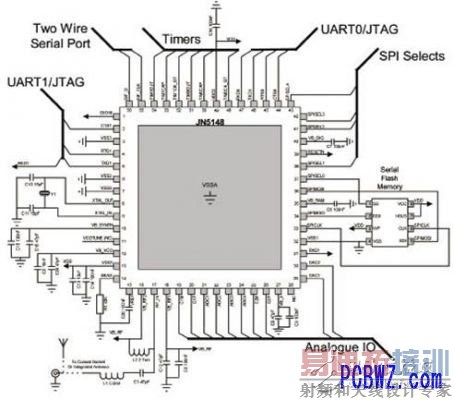

  图3 JN5148-001采用印刷天线参考模块电路图

  JN5148-001

  图4 采用JN5148手持医疗保健设备框图

  低功率脉冲计数器

  -高达21 DIO

  -工业级温度(-40℃~85℃)

   8mm×8mm 56引脚打孔的QFN封装

  -无铅和并符合RoHS标准

  JN5148-001应用

  -可靠和安全的低功耗无线应用

  - ZigBee PRO和JenNet网络

  -智能电表(如AMR)

  -住宅和商业楼宇自动化

     -位置感知服务 - 例如资产跟踪

  -工业系统

  -遥测

  -遥控器

  -玩具及游戏外设

  低成本手持医疗保健设备

  便携式医疗设备可用于监测生命体征,重新启动心脏,以及病人入院前的体内超声检查。NXP公司(恩智浦)的目标是,开发易于使用,可互操作的家用医疗保健设备,并提供诊断价值,使保险能够覆盖成本。这样,就消除了去医院,或住院的麻烦,并降低了医护成本。

  手持医疗保健设备特性:简单易用;高度可靠和安全的操作;方便,安全的连接;低功耗运行(即电池寿命长);支持广泛的电压范围(尤其是低电压);测量精度高;外形尺寸小;开发成本低。
