PCB导线设计技术(下)

前两集中介绍了微电脑周边、模拟电路基板、宽带与高频电路基板、电源与功率电路基板，以及数字电路基板导线设计，本篇将接着说明Video应用电路基板导线设计。

宽带数十MHz video增幅电路图案的设计技巧
模拟信号尤其是类似0～数十MHz video信号宽带电路时，电路图上详细标示信号的流动路径与组件位置非常重要。图56是电流复归型video用OP增幅器HA-5020构成的影像增幅电路(video amplifier)。传统电压复归型OP增幅电路，gain一旦变大时频宽会降低，相较之下电流复归型OP增幅电路，由于理论上频宽取决于复归阻抗值决，因此不受gain的影响可以获得较大频宽。如图56所示从左侧输入的video信号，利用 (HA-5020)构成的OP增幅器增幅2倍之后输出至右侧。
　

图57是频宽数十MHz的影像增幅电路基板图案，频率一旦进入影像频宽范围时，电路基板的设计直接影响电路特性，尤其是最短距离的连接，同时沿着电路图的流动路径设计基板图案非常重要。根据以上观点比较图56与图57时，可以确定信号的流动路径与组件的设置，几乎与图56电路图完全一致
　

若影像增幅电路使用芯片型组件，一般比较容易获得预期的动作特性，如果使用传统导线组件，导线的电感成份可能会影响电路特性。

如图56所示提供IC的电源与接地之间插入旁通电容(bypass condenser)，此外图56与图57IC脚架附近分别插入47μF电解电容，与并联的0.1μF、0.01μF陶瓷电容，接着再用粗短图案连接，由于受限于组件封装空间，因此等组件封装在图57电路基板的背面。

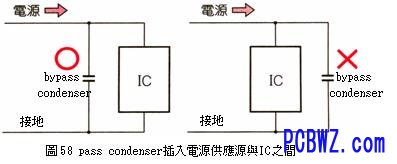

如图58(a)所示电源供给源与接地之间插入旁通电容，如果从58(b)IC的右侧插入，就无法发挥旁通电容的功能。
