基础电路设计(十一)高功率电路板设计技术探索

录入:edatop.com    点击:

安全性与不会妨害其它电子设备是设计高功率印刷电路板首要重点,所谓安全性包含电路无燃烧与触电之虞,此外在相同筐体内不会造成其它电路误动作,或是妨害其它电子设备的正常动作,也是必需注意的基本要项。有关安全性与对其它电子设备的干扰问题,事实上UL规范与EMC规范都有详细的规定,为了符合UL与EMC的规范因此设计印刷电路板时,必需充分掌握安全规范的各项细节,尤其是噪讯(noise)造成的电路误动作,造成事后对策非常频繁的场合,往往是设计印刷pattern时未作事前检讨所致。如果电路设计与印刷pattern设计分属不同单位时,电路设计者必需与印刷pattern设计者作充分的事前沟通。根据以往的经验显示pattern设计者一昧依循常识,解读未作详细说明的项目时,经常会招致严重的设计挫败。有鉴于此本文要深入探讨有关高功率印刷电路板的设计技巧。

高功率印刷电路板的十大基本设计要领

避免拉伸pattern,尽量削减多余铜箔

削减多余铜箔

一般认为所谓的pattern设计,直觉上祇是单纯的pattern layout,然而设计高功率印刷电路板的pattern并非单纯的pattern layout,当电压施加于电路时,电路板板上的各pattern之间的间隔设计,亦即如何削减多余铜箔才是设计高功率印刷电路板的主要技巧。

降低pattern阻抗

为何不铺设pattern主要目的是要降低pattern阻抗(impedance),由于削减多余铜箔可使pattern幅宽变粗,铜箔面积变大直流阻抗变小。此外围绕pattern的面积变小,相对的pattern的阻抗(impedance)变小,整体而言阻抗可大幅减少。

采用粗短pattern的设计

若与小信号的数字电路比较时,由于高功率印刷电路是以高电压大电流为对象,所以必需充分掌握电路电流的特性,才能决定pattern的幅宽。

根据电流实效值计算pattern的幅宽

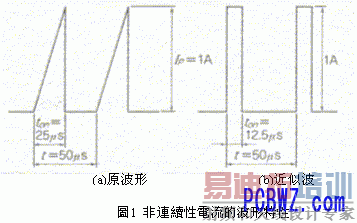

根据以往的经验显示pattern的幅宽每1mm的容许电流约为1A左右,不过必需注意的是上述经验值征适用于电流变化较少的直流电源,类似switching电源等电流变化与峰值电流极大的电路,若直接使用上述经验值就会造成误动作与效率降低等严重后果。由于switching电源的电流呈断续性流入电路,所以电流的实效值会比平均值大,此时必需使用电流的实效值才能决定pattern的幅宽。如图1所示的电流波形实效值IRMS[ARMS] ,根据式(1)计算结果为 0.5ARMS,也就是说pattern的幅宽必需大于0.5mm 。


Ip: 峰值电流[A] 。

ton:ON的时间[S] 。

t:switching的周期[S]。

pattern的幅宽较窄小的场合可加大铜箔厚度,如上所述pattern的幅宽每1mm的容许电流约为1A左右,此时铜箔厚度约为35μm,不过实际上高功率印刷电路的铜箔厚度却高达70μm,换言之相对于幅宽1mm的pattern,容许实效电流等于是2A左右。


宽幅pattern可降低损失

由于switching电源已经成为提高效率必要组件之一,因此出现许多高效率电路,不过实际上经常因为pattern设计不当造成电力损失,使的高效率电路无法发挥预期的效果,由此可知pattern宽度对防止效率降低具有决定性的影响。

pattern造成的电力损失可由电路的实效电流与pattern的直流阻抗求得,pattern的直流阻抗R[Ω] 可用下式表示:


p:体积阻抗率[Ω∙m] 。

l:pattern的长度。

a:截面积[cm2] 。

00C时铜的体积阻抗率率为 1.55×10-8Ω∙m,1000C 时为2.33×10-8Ω∙m,因此T0C时铜的体积阻抗率p可用下式表示:

p={(2.33-1.5)×(T/100)+1.55}×10-8
  =(0.0068T+1.55)×10-8---------------------------------------------(3)

由上式可知pattern越粗大,pattern的阻抗相对的越小,换言之设计高功率电路时除了必需确保pattern之间的间隙(gap)与必要的pattern之外,还可以利用蚀刻方式将多余的pattern铜箔去除,如此一来便可有效降低pattern的阻抗,进而提高高功率电路的效率。

注意pattern的温升特性

表1是pattern的温度分别上升100C、200C、400C 时pattern的幅宽与容许电流与的依存特性。一般认为设计高功率电路时,温升不可大于200C,也就是说0.1mm的pattern幅宽容许0.7A的电流,1.0mm的pattern幅宽容许3A的电流也因而成为常用的设计参考值。上述式(1)pattern幅宽为1.0mm,实际上电流值祇有1A,因此并未超过常用的安全值。


表1 pattern的温度与pattern幅宽、容许电流的特性

确保pattern之间的间隙

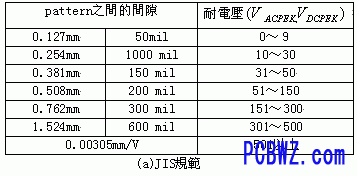

虽然pattern之间的间隙(gap)取决于施加于电路的电压,不过某些情况标准安全规范并非不完全适用,所谓的安全规范规定的pattern之间的间隙与耐电压,基本上是针对商用电源、绝缘与防止触电而设的,如果pattern之间的间隙太狭窄,耐电压测试时极易产生corona放电,造成绝缘受到破坏。有关耐电压测试所施加的电压则必需依循适用的安全规范。表2是各种安全规范规划的pattern间隙与耐电压特性。

(b)其它规范

pattern之间的间隙(mm)

耐电压

电气用品安全法(日本)

2.5

51~150

3

151~300

5

301~440

UL(美国)

1.59

51~125

2.38

126~250

12.7

251~440

欧洲规范(德国)

2

51~130

3

131~250

4

251~440


(b)其它规范
表2 各种安全规范规范的pattern间隙与耐电压特性

相同pattern,随着部位差异,电位不尽相同

深入检讨电流造成的电位差异

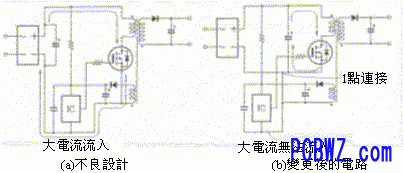

大电流流动部位会因pattern的直流阻抗发生电位差,此外类似方形波等站立极为快速的电流流动部位,会因电感(inductance)产生电位差,因此控制电路的common电位时,必需避免变化激烈的电流流入处理微小信号的电路pattern内。由图2(a)的电路图可知大电流会流入IC ground的pattern内,如果进行如图2(b)1点连接设计变更,大电流就不会流入IC ground的pattern内。


图2 考虑大电流的电路设计方法

仔细检讨电流的流动特性

return电流的流动方式

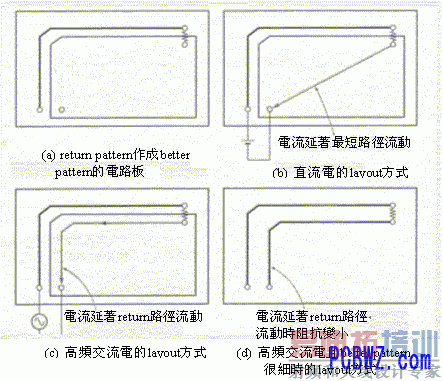

虽然理论上阻抗(impedance)越小电流越容易流动,不过该法则却不完全适用于高功率电路。如图3(a)所示的pattern,虽然return电流会流入某部位的gro und pattern内,不过电流的流动方向却因电流频率改变,例如3(b)是直流电的电流的流动方向;图3(c)是电流频率变高时的流动方向,也就是说return pattern很细、频率很高时,如果将pattern layout成图3(d)所示结构时,阻抗(impedance)就会变得非常小,由此可知任意铺设直线性pattern,会使阻抗变大。


图3 return电流的流动方式

均等分流

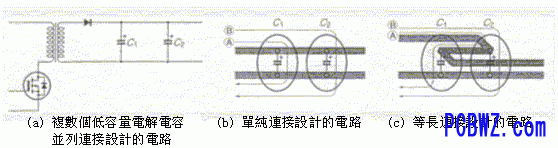

由于电子设备基于小型化与轻量化等市场要求,因此类似图4(a)的电路采用复数个低容量电解电容并列连接设计,相较之下如果是使用图4(b)的pattern设计时,由于通过C1 的Ⓐ路径比通过C2路径的Ⓑ短,所以C1的电流会比C2的电流大,而且C1的电流电流更容易流动。基于C1的电流可能会超越容许ripple电流等考虑,因此采用复数个低容量电解电容并列连接,设计上必需尽量使流通各电容switching电流的pattern长度等长。图4(c)是具体设计实例,由图可知电流通过C1 的Ⓐ路径与通过C2路径的Ⓑ路径长度几乎相同,所以电流能均匀流通。


图4 电解电容并列连接的设计

噪讯随着pattern的设计改变

噪讯的发生机制

当频率很高时会因pattern之间的浮游容量,导致电流流入其它pattern以及筐体与pattern之间,该电流就是造成传导噪讯与误动作的主要原因。虽然基本上噪讯的发生与pattern的设计并无直接关连,不过筐体与组件之间也会产生噪讯。

需格外注意高阻抗pattern

类似OP增幅器的加算点(summing point)等阻抗极高的pattern,极易受到即使祇有pA等级的漏电流影响,因此设计上必需设法避免OP增幅器输入端子的patt ern与其它pattern交叉。此外OP增幅器的输入端子收容各种远离输入阻抗与复归阻抗等组件的pattern,因此自然的输入端子的pattern长度会变长,有鉴于此设计上必需尽量将组件设于OP增幅器的输入端子附近,藉此降低pattern的长度。

pattern设计不当是误动作的主要原因

许多误动作是因为同一pattern的电位差所造成,尤其是电路图上看似同一电位,然而实际电路的电位却有差异,主要原因是pattern潜藏许多肉眼无法辨识的配线阻抗(impedance)等电路定数,使得电路无法依照预期设计动作,因此设计上必需作1点连接,藉此避免大电流流入控制电位的common,同时减少流通大电流pattern围绕面积,也就是说设计pattern时详细检讨pattern的阻抗(impedance),是降低电路误动作的最有效对策。

Power电路远离控制电路

Power电路处理的电力远大于控制电路,对控制电路而言Power电路变成是噪讯发生源,为了降低噪讯对控制电路的影响,所以Power电路必需在物理距离上尽量远离控制电路。

不可在组件面设置pattern的场合

组件的封装至pattern的距离是潜伏性问题

例如电解电容的外殻虽然是用绝缘film封装,不过大部份的场合却无法保证该film的绝缘性,因此若在组件面作pattern配线,当pattern与电解电容的端子以及外殻连接时,变成祇有film部位是绝缘,而该部位又必需通过UL规定的耐电压测试,电压很低时尚不致构成问题,不过当使用电压很高时,电解电容的绝缘film就会有耐电压不足的困扰。

组件面除外可设置pattern的case

为克服上述困扰必需避免在电解电容的下方作组件面pattern配线。所谓的高使用电压也可视为非安全电压,因此一般认为UL安全规范经常会超越42.4V尖头值或是60V直流电。

分散设置发热组件

大部分的高功率电路组件都会产生大量热能,因此必需借助pattern与散热器散热。如果将发热组件集中在相同部位很容易造成温升问题,所以理论上希望尽量分散设置发热组件,然而事实上高功率电路基于低pattern阻抗要求,因此经常将组件集中设置,如此一来形成理论与实际相互矛盾的特殊现象,根本解决方法是综合电路设计条件与散热条件,依此进行trade off,再决定pattern的layout细节。
