实用EMI噪讯对策讲座(9)Ground与电源
录入：edatop.com 点击：
何谓电路
电子电路可以处理数据。数据处理本身不需要能量（power），然而电子电路动作上却需要能量，提供该能量就是所谓的电源，电源提供IC等电源给电子组件，部份能量则被IC消耗，另外一部份成为信号在信号线内传输，经过折返线（亦即Ground）折返元电源。
电子电路必需一巡才能构成电路，图1是电源与Ground构成的基本电子电路，如图所示电源线与Ground线成配对（pair）状，这意味着电源与Ground彼此是对等。为了使电子电路良好动作，电源与Ground必需维持稳定、无噪讯的电位是非常重要的要因，如果电源与Ground的电压不断漂移，电子电路就无法进行稳定的动作。

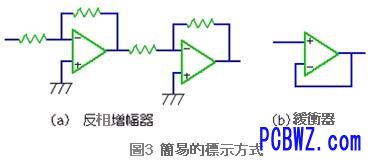

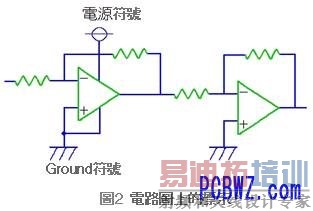

如图1所示电子电路是由电源线与Ground线构成，不过实际电路图经常未标示电源线与Ground线，大多改用图2的标示方式，图3是更简易的标示方式，图3（a）详细标示Ground符号，图3（b）则未标示Ground符号，不过这并不表示电子电路的基本结构改变。
