实用EMI噪讯对策技术讲座(15)模拟电路

录入:edatop.com    点击:

几乎所有数字电路的信号强度(level)都呈一定值,相较之下模拟电路的信号强度就非常纷歧,而且模拟电路的信号频宽也比较大,这意味着模拟电路无法作概括性处理。

模拟电路噪讯

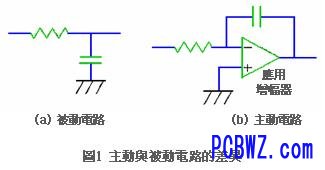

如图1所示模拟电路可以分成:
*电阻器与电容器等被动组件(包含被动组件)构成的被动电路
*包含增幅器在内的主动组件(动态组件)构成的主动电路
两种。此外模拟电路有误差问题,由于误差与噪讯无法作详细区隔,因此误差问题与噪讯问题几乎无法切割处理。

如图2所示,模拟电路的固定噪讯主要来自组件本身,通常组件的噪讯都非常低,信号强度很高时相对的S/N(Signal/Noise)噪讯比也非常高,因此不致构成太大问题。然而信号强度很微小、或是要求高动作精度时,组件的噪讯反而变成棘手问题。

数字电路同样会产生噪讯,所幸的是在数字电路可以忽略这些噪讯,即使是模拟电路如果信号强度很高时,通常都能够忽略这些噪讯。

图2中的热噪讯(thermal noise)是电流通过电阻器产生的噪讯,由于所有电子组件都有阻抗,这意味着所有电子组件一定会产生噪讯,即使极力削减噪讯也无法彻底消弭噪讯。此处假设实效噪讯电压为,如此一来热噪讯可用下式表示:

K: Boltzmann定数()
T: 绝对温度()
B: 频宽( Hz)
R: 阻抗值(R )

图3是热噪讯特性,由于噪讯与阻抗值与信号的频宽平方根呈比例,因此降低阻抗值与信号的频宽对热噪讯非常有效。频通滤波器(band pass filter)同时具备低通(low pass)与高通(high pass)两种滤波特性,它只让中间的频率通过,因此降低信号的频宽时,利用频通滤波器可以有效消除不必要的频域(频宽)。

射击噪讯(shot noise)具有一定的电压峰值,它是指电子组件的电流超越峰值时,以电流形式产生的噪讯而言。此处假设噪讯电流为,如此一来射击噪讯可用下式表示:

q: 电子的电荷(库伦)
: 在电路流动的平均电流(A )
B: 频宽(Hz )

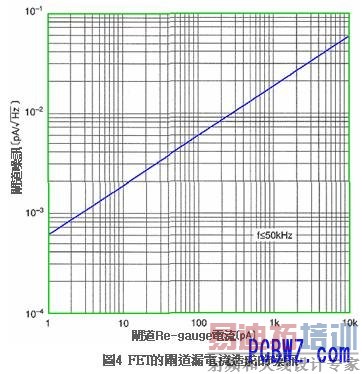

如果频宽为 时,射击噪讯变成。图4是FET的网关漏电流造成的噪讯特性。

接触噪讯(contact noise)又称为闪烁噪讯(flicker noise),或是1/f噪讯,它是材料不完全接触造成的噪讯。假设噪讯电流为,频宽为1Hz时,接触噪讯可用下式表示:

亦即噪讯电力密度与频率的逆数呈比例,例如自然风与频率的逆数呈比例随机变动就是典型的说明范例(1/f则称为摇晃)。

至于玉米花式噪讯(popcorn noise)则是脉冲状噪讯,它有点类似一般所谓的「爆裂噪音」。

玉米花式噪讯通常出现在发射体(emitter)接合处,一般认为它是格子缺陷造成的噪讯。玉米花式噪讯除外,一般噪讯都与信号的频宽B根号,亦即呈比例。 电流性噪讯随着电流的流动会转换成电压, 因此综合噪讯可用下式表示:

:电压性噪讯
:电流性噪讯
:负载阻抗

除此之外还有热起电力造成的噪讯,热起电力噪讯是材质相异金属的接合部位,受到温度影响产生的激发电力,例如金属A与金属B的接合部位温度为t,此时会产生的热起电力。

虽然热起电力随着金属的种类不同,不过基本上它与温度呈一定比例,温度越高热起电力越大。

热起电力的误差发生要因如图5所示,由于印刷电路基板的图案与电阻器金属材质相异,当发热组件造成温度提高时,接合部位的温度会上升,虽然此时两侧接合部位的温度相同,不过发生的热起电力最后会被相互抵销,反过来说如果有温差时,接合部位就会残留对应该温差的电压。
