实用电路设计讲座电源电路
录入：edatop.com 点击：
众所皆知，电源电路设计，乃是在整体电路设计中最基础的必备功夫，因此，在接下来的文章中，将会针对实体电源电路设计的案例做基本的探讨。
电源device电路
※输出电压可变的基准电源电路
（特征：使用专用IC基准电源电路）

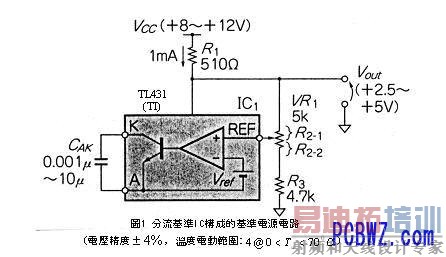

图1是分流基准（shunt regulator）IC构成的基准电源电路，本电路可以利用外置电阻
与
的设定，使输出电压在
范围内变化，输出电压
可利用下式求得：
----------------------（1）
：
内部的基准电压
。
图中的TL431是TI的编号，NEC的编号是μPC1093，新日本无线电的编号是NJM2380，日立的编号是HA17431，东芝的编号是TA76431。

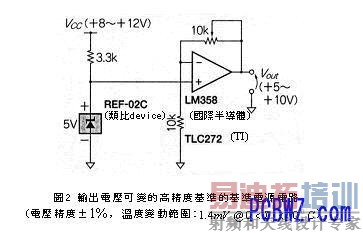

※输出电压可变的高精度基准电源电路
（特征：高精度、电压可变）
类似REF-02C属于高精度、输出电压不可变的基准电源IC，因此设计上必需追加图2的OP增幅IC，利用该IC的gain使输出电压变成可变，它的电压变化范围为
，输出电流为
。
