采用CorelDraw向Altium Designer中导入 片

CorelDraw能够处理矢量图，利用CorelDraw输出的图片质量更佳。摸索了一下从CorelDraw向AltiumDesigner导入图片的步骤，总结如下：

1、用CorelDraw打开一个矢量图（附件中示例），如下图所示。

图1 原始示例        图2 反白效果

2、想对其做反白处理，所以将其线条和填充变为白色，同时添加一个黑色填充的矩形框，并将其移到放在底层，得到的效果如图2所示。

3、选择文件，导出bmp格式，选择黑白模式，其他参数根据情况设置，如图3所示。

图3 CorelDraw输出位图参数设置

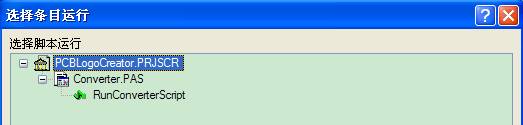

4、打开AltiumDesigner，选择左上角DXP->运行脚本，然后浏览找到PCBLogoCreator.PRJSCR，效果如图4所示。

图4  脚本对话框

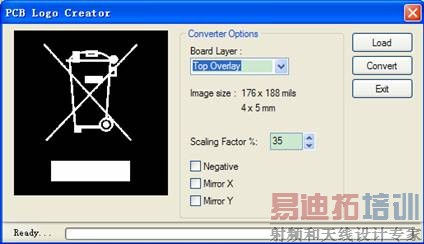

5、双击最下面的Runconverter，弹出图5所示的对话框，通过load找到前面生成的bmp文件，合理设置Scaling Factor，得到合适的图形大小（Image Size）。选择board Layer为Top Overlayer即可。

图5 PCB Logo Creator对话框

6、点击Convert就可进行转换。倘若bmp图片较大，则转换时间会较长。转换后的效果如图6所示。

图6 转换后效果
