PADS Layout(PowerPCB)中设置板框倒角

录入:edatop.com    点击:

我用的版本是PDAS Layout2007。我们假设倒角半径为5mm.

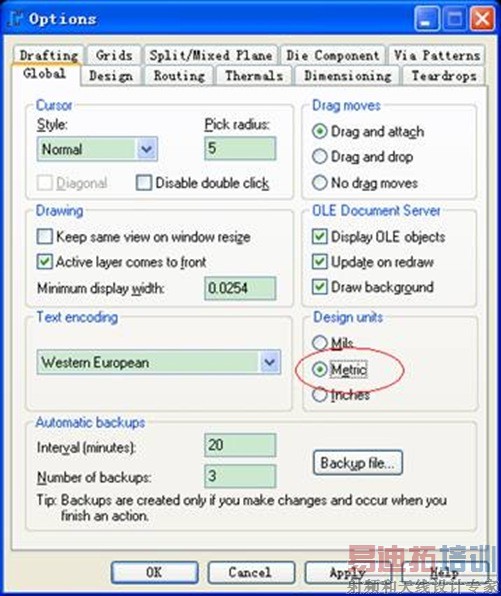

1、先进行单位设置。“Tools”→“Options…”,在“Global”的“Design units”中选择“Metric”,OK。(当然如果您对国际单位和英制单位之间的转换很熟悉也可以不用设置)

clip_image002

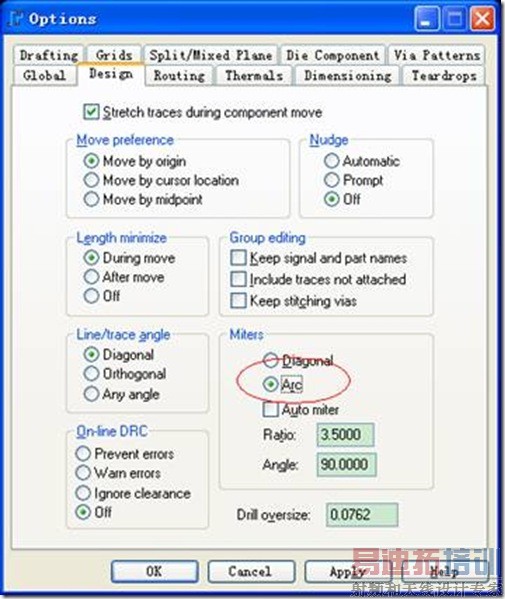

在“Tools”→“Options…”,选择“Design”,在“Miters”中选择“Arc”,OK。

clip_image004

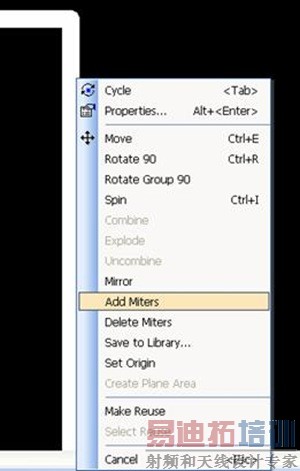

2、选择边框,点击右键,选择“Add Miters”。

clip_image006

3、在弹出的对话框中填上倒角半径5,OK.

clip_image008

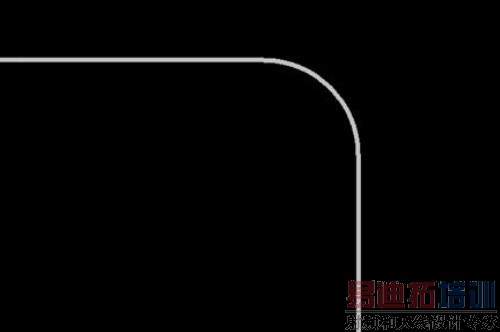

clip_image010

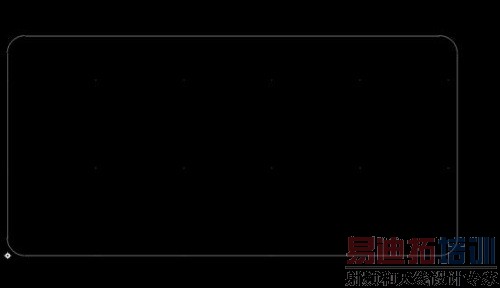

clip_image012
