PADS 9.0新增的无模命令Z的使用详解
录入：edatop.com 点击：
本人这两天，使用9.0,发现无模命令Z的强大，欣喜之余，共同分享使用心得
有错漏之处，敬请多指点.
以下命令必须以Z开头号，也是PADS 9.0的一个新点.
例：

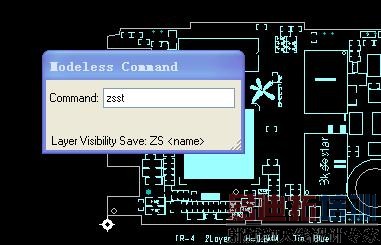

显示丝印层 输入 ZSST 命令，就可以了，
Z+1 显示的为第一层
Z+2 显示的为第二层
依次类推。
Z+o 显示外层，即首层
Z（n-M)即显示第几层到第几层。
Z*. 显示所有层.
ZT 显示顶层
ZB 显示底层
ZSM
有错漏之处，敬请多指点.
以下命令必须以Z开头号，也是PADS 9.0的一个新点.
例：
显示丝印层 输入 ZSST 命令，就可以了，
Z+1 显示的为第一层
Z+2 显示的为第二层
依次类推。
Z+o 显示外层，即首层
Z（n-M)即显示第几层到第几层。
Z*. 显示所有层.
ZT 显示顶层
ZB 显示底层
ZSM
| Z B | 显示底层 |
| Z C | 显示当前层 |
| Z D | 显示所有文档层 |
| Z E | 显示所有电气层 |
| Z I | 显示内层 |
| Z O | 显示板的外层，就是顶层和底层 |
| Z T | 显示底层 |
| Z PMB | 显示助焊底层 |
| Z PMT | 显示助焊顶层 |
| Z SMB | 显示阻焊底层 |
| Z SMT | 显示阻焊顶层 |
| Z SSB | 显示丝印底层 |
| Z SST | 显示丝印顶层 |
