OrCad原理 设计中模块化的调用问题详解

     模块化设计，可能通常我们的工程师还用的不多，但它在某些场合下还是很有用的，一个是它能减少我们重复性的工作。

      在进行原理图设计的时候，有些功能模块要重复调用多次，这时候可以采取模块设计原理图，然后在顶层多次调用此功能模块。在实际操作过程中发现这个方法很好用，只是由于长期不画原理图的时候有些技巧性的东西会忘记，记录在此以备查阅。

    我所说的“技巧”性的东西，有点忽悠色彩，主要是自己记性不好，经常忘记该如何操作，每次都需要摸索很长时间，实在是浪费时间。主要问题有下面两个：

第一个：是每个模块里的器件编号要重新编号，如果单独修改某一个模块，那么剩余模块的器件编号会同时变化成同一编号；

第二个：是页的编号；实际模块原理图只有一页，但是通过多次调用以后工程会为每一次调用重新分配一个页号，只是在原理图设计过程中由于其他原因导致页号需要修改的时候，会发生类似第一个问题的情绪，即修改某次调用的页号其他调用的页号会同时修改成一样的页号。

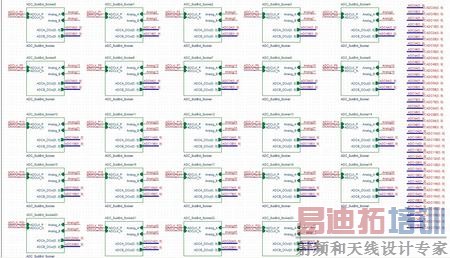

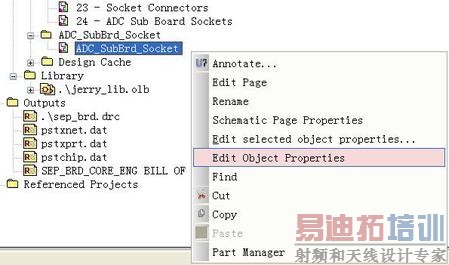

      其实出现上述问题的原因，是在修改的时候只是简单的双击了图1的模块（或者说简单Syncronize Down），然后就进行修改，这样是不行的。正确的做法应该是如图2所示

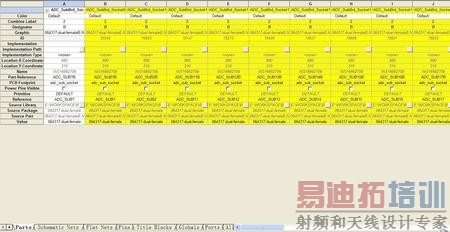

      即右击模块原理图，选择“Edit Object Properties”命令，那么就会进入图3所示的页面。

      默认进入Parts页，该页可以修改功能模块里的part属性，特别是编号，所有模块的parts编号可以同时修改，这样就不会上述第一个问题。同理，进入“Title Blocks”页面里，也可以同时修改所有调用页的页号修改，这样也不会出现上述第二个问题了。
