OrCAD 教程:浏览工程中的各个元素

录入:edatop.com    点击:

当原理图画完后,需要对原理图进行查错编辑。这时就要用到browse命令,浏览整个工程中的元素。

方法:

1.         选中.dsn文件或原理图文件夹

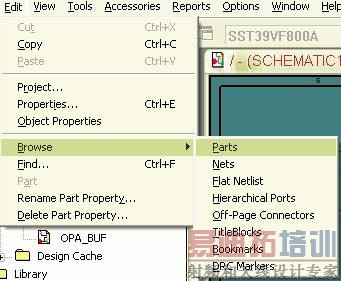

2.         选中菜单->browse



这里可选浏览parts、nets等右侧的下拉小列表中的各个选项。



浏览parts

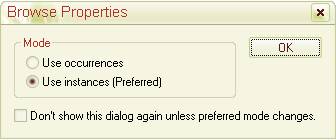

选择parts,弹出浏览属性对话框,选择默认即可。

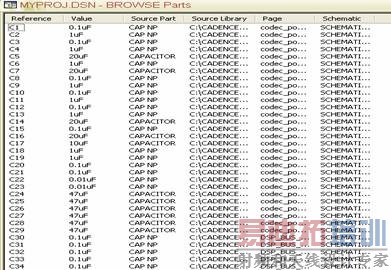

OK,打开工程中用到的所有元件列表窗口。


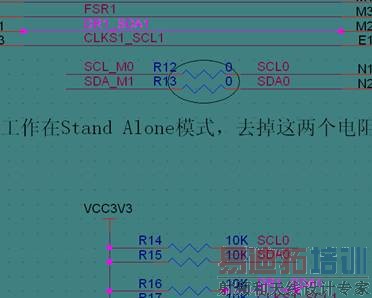

在该窗口中,双击某一个元件的reference,则可以打开原理图相应页面,同时该元件高亮显示。如图所示,这样可以方便的定位某一元件。


使用技巧:

1)        从reference选项中可以看出,是否有元件没有进行编号,若有,则需要重新编号。

2)        从value选项可以看出是否有元件没有赋值,如电容量,电阻值等,如果有,则双击该元件的reference,在原理图中修改。



浏览nets

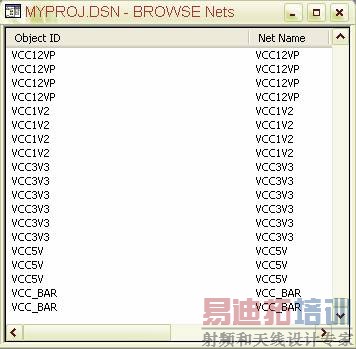

在该窗口中,双击某一个nets,则可以打开原理图相应页面,同时该网络的连线高亮显示。如图所示,这样可以方便的定位某一网络。


这个操作对于查看电源网络是否没有赋值很方便。图中VCC_BAR为忘记赋值的电源网络。出现这种情况,在DRC检查的时候,并不报错,但是该电源网络在pcb中不会和任何电源相连,出现严重错误。可以在这里方便的查看并修改。

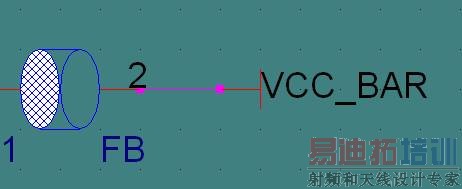

双击该电源网络,列表中的VCC_BAR,打开所在的原理图页面。所在位置高亮显示


修改网络名称,赋给相应电压等级。



浏览命令中其他的命令使用也类似。在画完原理图后全面检查阶段很有用。
