OrCAD 教程：打印原理

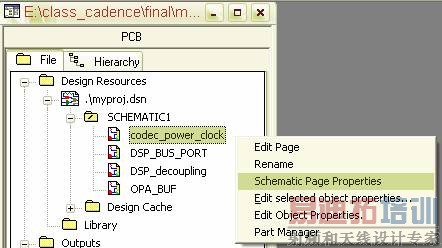

工程那个管理窗口中选中页面

右键->Schematic Page Properties

弹出Schematic Page Properties对话框，选Grid reference标签。如图

在这里选择下面的输出方式：

1.         边框是否打印

2.         Title block是否打印

3.         页边的大栅格是否打印

选好后，确定。其他页面都用同样的方法设置好。

选中.dsn文件，然后file->print

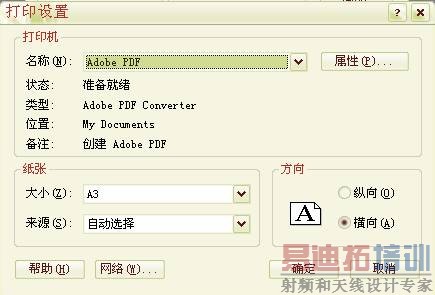

Setup设置打印选项

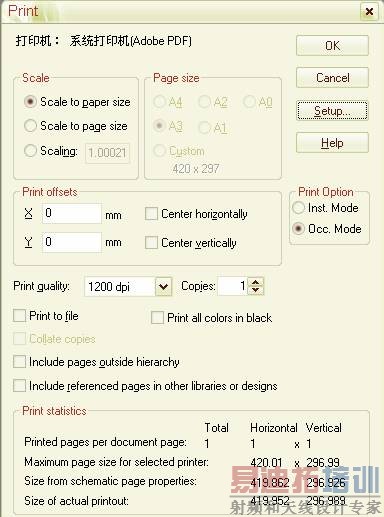

Scale中选scale to paper size即可。如图。
