OrCAD 教程：总线用法

1 如何创建总线

1)        菜单place->bus或者右侧快捷按钮

2)        原理图内鼠标左键选择总线起点

3)        移动鼠标画线

4)        如需要转向，鼠标左键单击页面可转向，默认90度转角。

5)        双击左键结束总线

2 放置非90度转角总线

1)        菜单place bus

2)        按住shift，左键单击选择起点

3)        拖动鼠标即可画出任意角度总线

4)        单击左键转方向

5)        双击左键结束总线

3 总线命名

命名规则：BUSNAME[0..31]或BUSNAME[0：31]或BUSNAME[0-31]三种形式。注意BUSNAME和‘[’之间不能有空格，BUSNAME不能以数字结束，不能用BUSNAME00 BUSNAME02这样的名字.

放置总线的net alias：

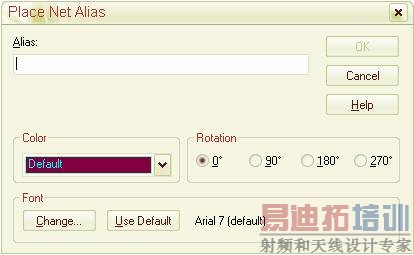

a)         菜单place ->net alias弹出place net alias对话框

b)        按照总线命名规则命名，在alias栏中输入，OK。

4总线与信号线连接

放置总线入口bus entry，可用菜单place->bus entry或快捷键E或右侧快捷按钮

Bus entry悬挂在鼠标上，按R键旋转Bus entry方向。

移动Bus entry与总线相接，单击放置。

按快捷键F4重复放置

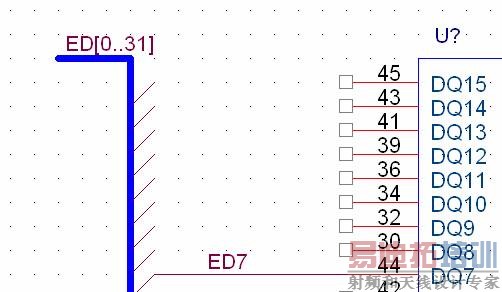

使用wire把一个引脚和总线一个入口相连。

给wire添加net alias，命名规则如下：如果总线名称为ED[0..31]，则wire名称必须是ED0、ED1、ED2……..ED31等这种名字。注意wire所在网络作为总线的成员，不能有方括号。

按住CTRL键，鼠标选中wire，拖动，连接其他线。此时，wire上的net alias自动递增。

几点说明：

1)        总线和wire信号线之间只能通过网络名称实现电气互连。

2)        如果不用总线入口，而把wire线直接连到总线上，在连接处也显示连接点，但是这时并没有形成真正的电气连接。总线必须通过bus entry和信号线实现互连。并且总线和信号线都要命名，并符合命名规则。

3)        两段总线如果形成T型连接，则自动放置连接点，电气上是互连的。两段十字形的总线默认没有连接点，要形成电气互连，必须手动放置连接点。
