OrCAD 教程:生成元件清单
录入:edatop.com 点击:
生成元件清单
选中.dsn文件

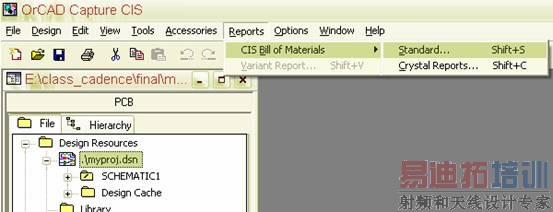

菜单report->bill of material->standard

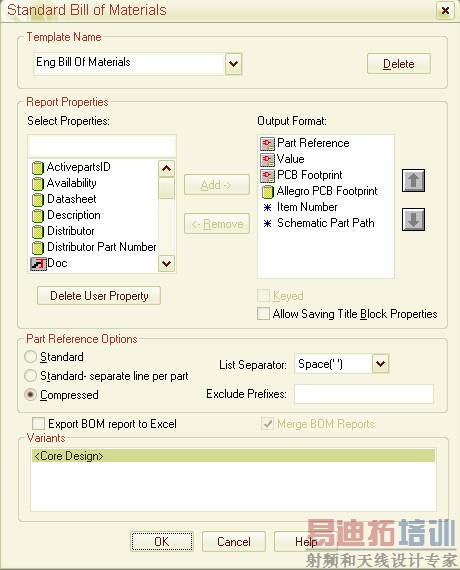

弹出对话框
在output format中选中某一个选项,可用右边的上下箭头进行上下移动,调整顺序,也可以用左边的Remove,移除该选项,最后输出的报告栏目及顺序与output format中一致。

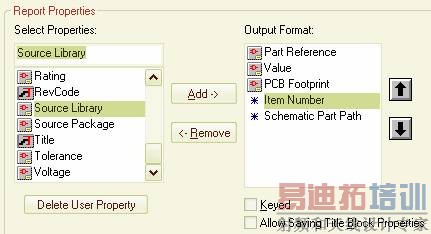

添加输出选项,选中左边Select Properties中想要输出的选项,单击Add添加到output format中。

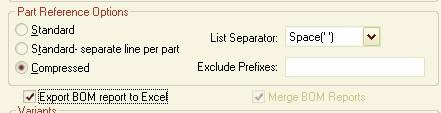

如果选中Export BOM report to Excel,则以Excel表格形式输出。否则以网页格式输出。

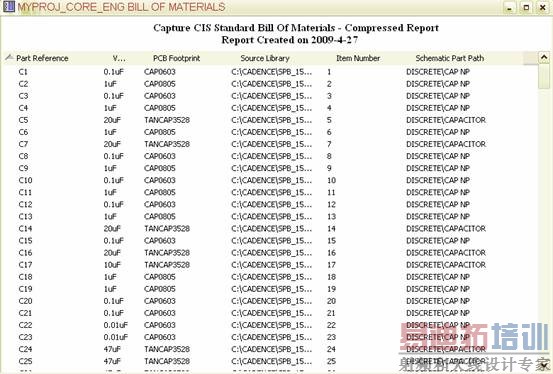

输出结果如下
另外一个输出形式:
选中.dsn文件
菜单tools->bill of material

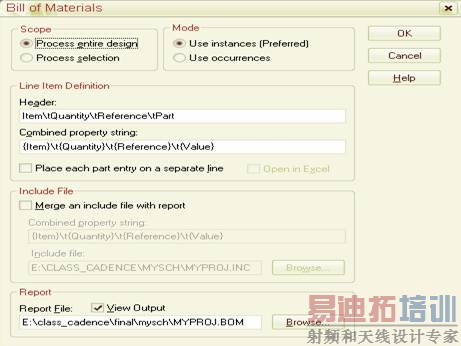

弹出bill of material对话框,选项设置如图所示,默认即可。

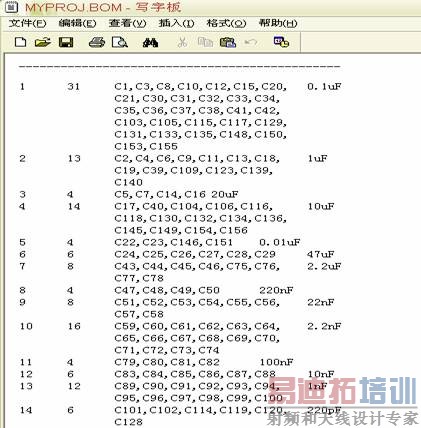

生成元件清单如图所示,具有相同值的元件分组列出。
