OrCAD 教程：分裂元件的使用方法

如果一个元件包含多个部分，Homogeneous类型或Heterogeneous类型。使用过程中要注意几点。使用不当会出错。首先看看直接使用出现什么错误。在原理图中放置元件。进行索引编号。出现如下错误信息。

ERROR [ANN0005]

Cannot perform annotation of heterogeneous part 'N?A(Value NE5532)', part has not been uniquely grouped (using a common User Property with differing Values) or the device designation has not been chosen

Done updating part references

多个元件没有正确分组。

下面介绍使用方法。

第一步：在元件库中建立元件。

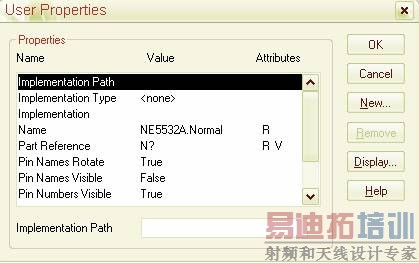

第二步：给元件创建新的属性，用这个新的属性给元件分组。打开元件库，双击元件调出user properties编辑对话框。

单击new创建新属性，命名为package，value设为1。

两个部分都添加同样的属性和值，保存。

第三步：在原理图中放置好元件。

第四步：在原理图中设置package属性。双击元件，调出属性对话框。

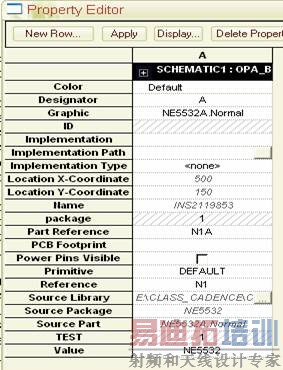

第1个芯片两个部分的package属性value值都设为1。

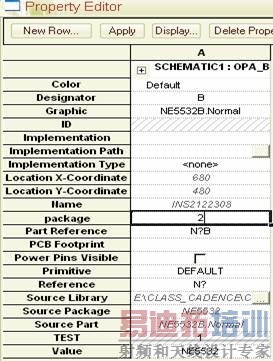

第2个芯片两个部分的package属性value值都设为2。类推。依次为3，4。。。。。。。

保存。这样package属性value值相同的就属于一个芯片，软件就可以正确分组。

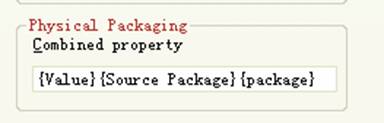

第五步：在annotate时，设置combined property属性。

意思是根据package属性的value值分组。

做好上面的五个步骤，这样就不会出现上面的错误。
