OrCAD 教程:生成netlist
录入:edatop.com 点击:
步骤:
1 对原理图通篇检查,确认电气连接正确,逻辑功能正确,电源连接正确。

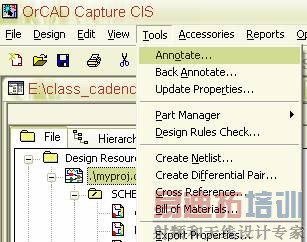

2 重新进行索引编号,选.dsn文件,tool->annotate

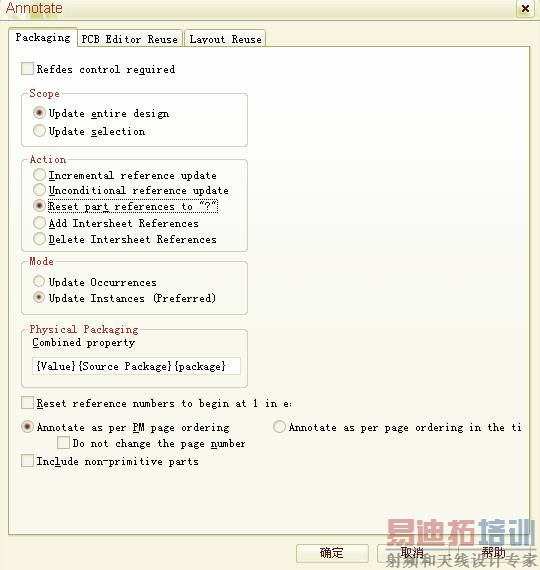

弹出annotate对话框,各种选项如图所示,各项意义很明确。
确定,取消所有索引编号。
重新编号,这步annotate对话框中Action中选择incremental reference update。

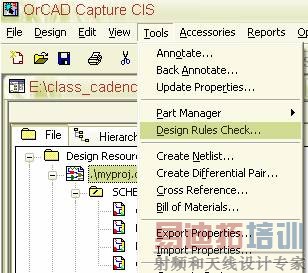

3 进行DRC检查,命令如图
如果存在错误,返回修改,没有错误,继续下一步。

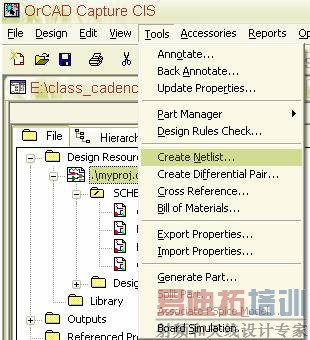

4 选.dsn文件,tool->Creat Netlist

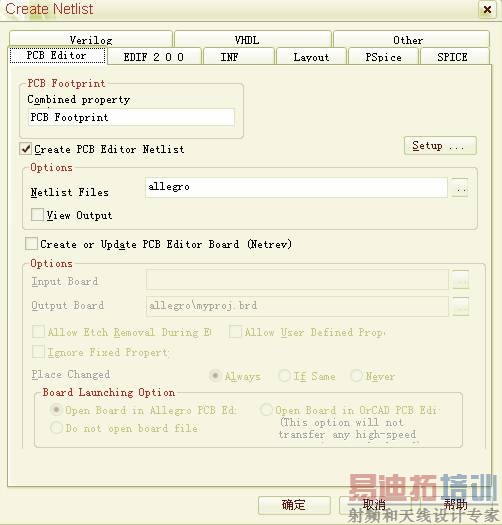

弹出 Creat netlist对话框,在这里选择要生成的网表格式,这里选PCB Editor的网表。各选项如图所示。

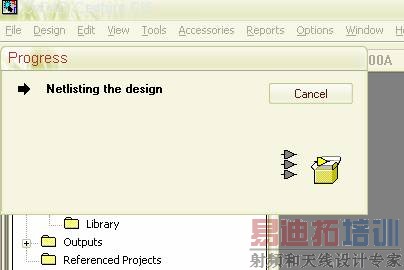

软件生成网表
结束后,在工程管理器中的output中显示网表文件。
