OrCAD 教程:把一个元件分多个部分画出来

录入:edatop.com    点击:

把一个元件分多个部分画出来

Homogeneous类型元件画法

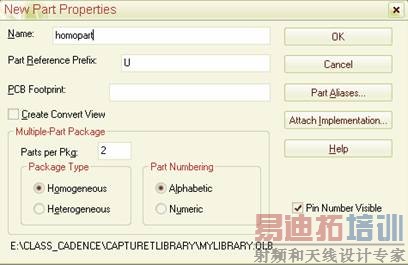

1、  选中.olb文件,右键new part,弹出new part properties对话框,填入元件名称,Parts per package填入2,package type 选homogeneous。如图

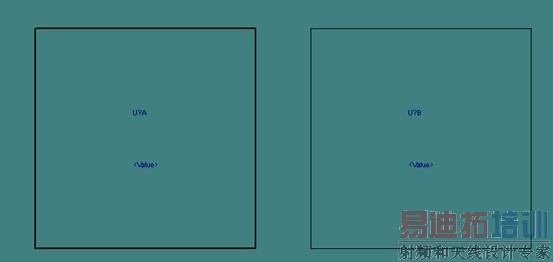

2、  单击OK,菜单view->package中可查看,软件自动把元件分成了A B两个部分。

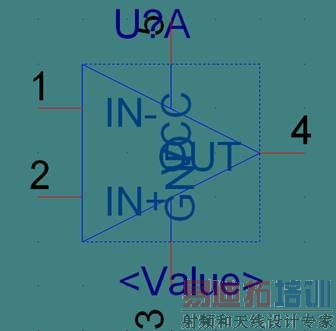

双击part A,进入PART A编辑页面。画好PART A部分图形,放好引脚。

3、  快捷键CTRL+N进入part B部分编辑页面,B此时B部分除了引脚编号外,其他的都与A部分相同,只需要设置好引脚编号就可以了。这正是Homogeneous类型元件的特点。

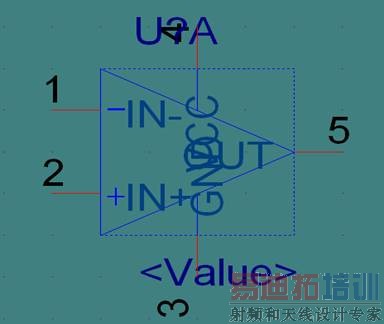

4、  选option->part properties,设置pin name visible属性为false。注意图中应标出信号输入的正负极性。





Heterogeneous类型元件画法

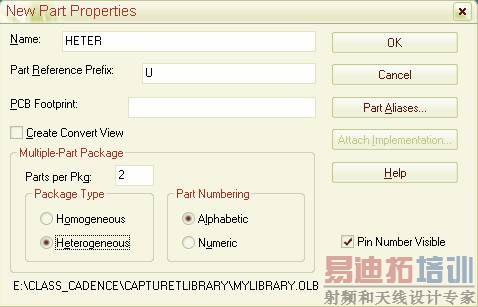

1、  选中.olb文件,右键new part,弹出new part properties对话框,填入元件名称,Parts per package填入2,package type 选Heterogeneous。如图



2、  单击OK,软件自动把元件分成了A B两个部分。同样的方法,画元件的partA部分。

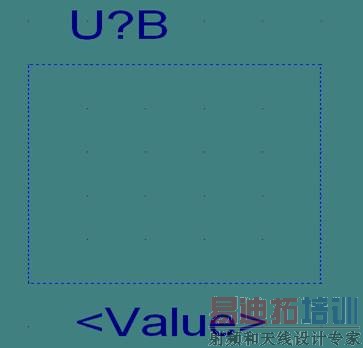

3、快捷键CTRL+N进入part B部分编辑页面,此时B部分仍是空白,需要重新画。这正是Heterogeneous类型元件的特点。



4、PART B部分按一般元件画法画好,并设置好引脚属性即可。
