OrCAD 教程:添加footprint属性

录入:edatop.com    点击:

单个元件添加footprint属性

第一种方法:直接修改

1 双击元件,弹出property editor对话框

2 在左上角空白处右键->pivot,改变视图

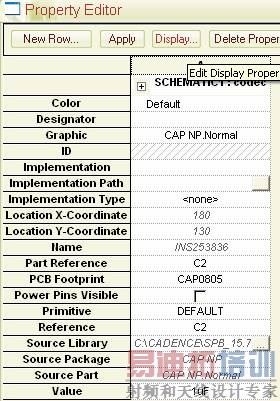

改变后视图如图

3 修改PCB Footprint属性



第二种方法:在元件库中添加footprint属性,更新到原理图

1 打开元件库

2 打开元件编辑页面

3 菜单option->package property

弹出编辑属性对话框

修改PCB Footprint属性,保存。

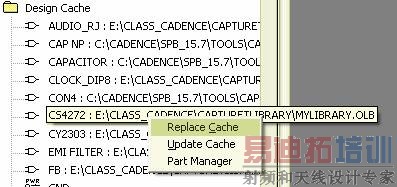

回到原理图,打开cache选中要编辑Footprint的元件,右键replace cache

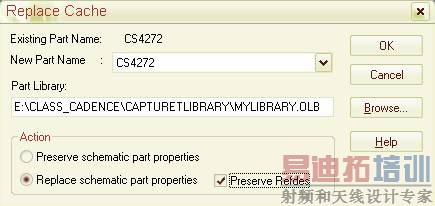

弹出replace cache对话框,Action中选择replace schematic part properties复选框以及preserve Refdef复选框。如图





批量添加FOOTPRINT属性



第一种方法:

选中要修改的所有同类元件。

右键,Edit property,弹出property editor从窗口。

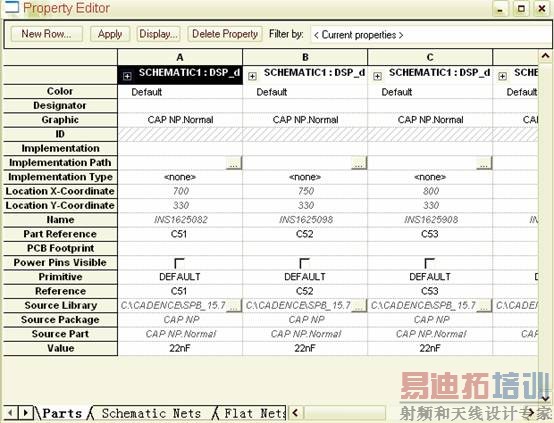

左上角空白处,右键->pivot,改变视图,如图

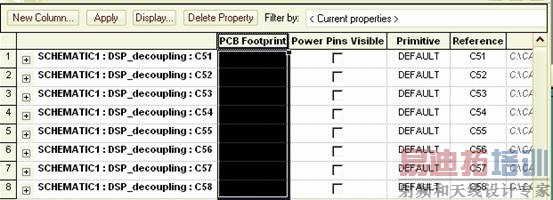

鼠标左键单击PCB Footprint框,带文字的部分,选择整列。

右键选择edit

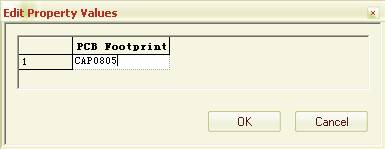

弹出如下对话框,编辑封装信息。

OK,所选元件封装信息添加到Property Editor中。单击Apply按钮,信息添加到原理图中所有选中的元件中。



第二种方法:

工程管理窗口中,选择某一页

右键->Edit object properties

打开属性编辑窗口

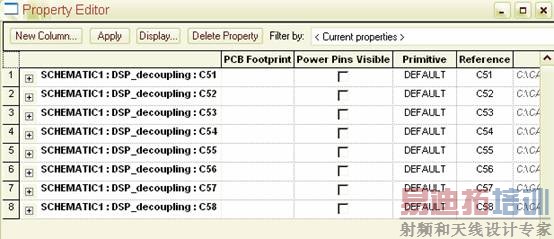

用Pivot命令改变视图显示方式

页面放大:CTRL+鼠标滚轮上推。

页面缩小:CTRL+鼠标滚轮下拉。

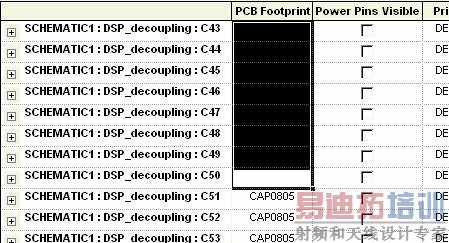

左键框选Footprint空白处

右键单击任意一个待编辑的方框,选择Edit

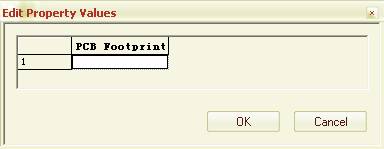

弹出 属性值编辑对话框

修改属性值,OK。

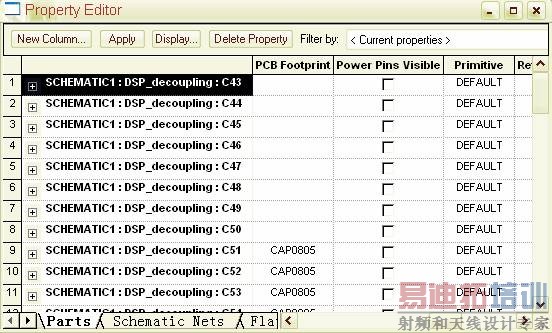

单击Property Editor中的Apply按钮,信息被添加到原理图中。



结合上面几种方法,灵活使用可以快速完成PCB Footprint属性的修改。
