OrCAD 教程:修改元件属性

录入:edatop.com    点击:

元件索引编号及Value的修改

双击索引编号或value,弹出修改对话框,直接修改即可。



放置文本

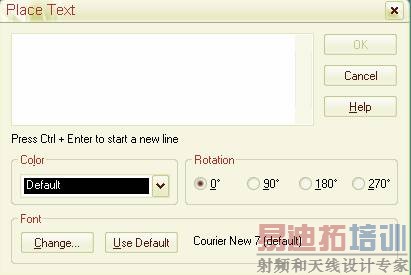

菜单 place->text,或右侧菜单中的快捷按钮A,弹出文本编辑框

在编辑框内输入文字,换行方法为CTRL+enter键。

Color:选择文本颜色

Font:选择字型,字体大小等。



文本移动

鼠标点击选中,直接拖动



文本旋转

选中,快捷键R





放置图形



右侧快捷按钮,如图,可选矩形、椭圆形、圆弧等

原理图页面中点击左键,直接拖动出图形,如图中矩形框。
