CADENCE Allegro15.7设计PCB经验总结

录入：edatop.com 点击：

1、做元器件封装时,没有电气连接的焊盘,定义pin number 应该为多少?
答：放焊盘时，应该选择 Mechanical 如图：

2、在allegro中,如何加泪滴？

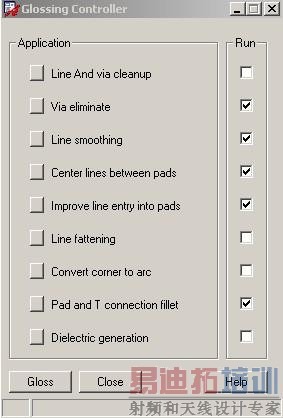

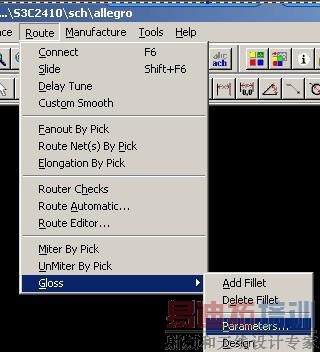

答：要先打开所有的走线层，执行命令route->gloss->parameters..,出现对话框，点选pad and T connection fillet，再点其左边的方格，点选circular pads,pins,vias,T connections./OK/GLOSS即可。
注: 无论加泪滴还是删掉泪滴，一定要先打开所有的走线层，否则，没打开的走线层就不会有执行
如图：

3、（1）尺寸标注最好用1x0.3大小的箭头, 设置为：
arrow -> 3point
head length：1.0
head width：0.3
（2）尺寸标注文本设置为：Text block: 3

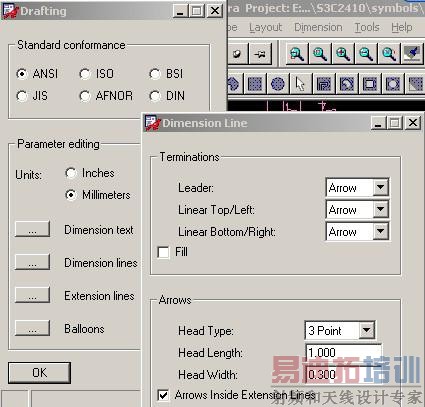

箭头设置如图：

文本大小设置如图：

4、问：Allegro层的切换用什么快捷键呀?
用" -"" +" 号切换!

5、如何实现线框的 COPY? 做元器件封装时,有没有办法把 Package Geometry -> silkscreen_top 的线 COPY 到 Package Geometry -> Assembly_top ?
选copy，点中silkscreen 线框，把复制的线框拖离原线框，然后再change到assembly，把assembly线框mov回原线框位置，完成复制。

6、 Display_Top层、Assemble_Top层和 Silkscreen_Top层有什么区别？

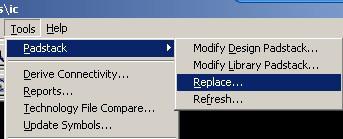

7、做元器件封装时,焊盘能不能更换?不是删除再放. 比如：smd91x17.pad 换成 smd91x16b.pad。
→
然后点击 Replace 。

8、差分线、蛇型线、等长线这三类线如何设置?又是如何画出来的?

9、盲孔（Blind vias）是将几层内部PCB与表面PCB连接，不须穿透整个板子，埋孔（Buried vias）则只连接内部的PCB。

10、能否只关闭覆铜而保留走线（etch）？
可以！点SETUP 菜单下的 Uers Preference…(参数设置) 选项，选择右边 SHAPE选项把 no_shape_filt 勾上。

11、做元件怎么改放好的焊盘编号?
打开Pin_Number层，用Edit-->Text来修改。

12、怎样在allegro里把PCB板整个旋转90度呢？

选中MOVE命令（在Options下面的Point选择User Pick，在Find里勾上所有你要的）
右击选中Temp Group
选中整个板子（也可选择你需要的一部分或几部分）
右击选中Complete
点击一点作为User Pick
右击选中Rotate

就可以旋转了

13、在Allegro中,如何设置不同网络有不同的颜色?
hilight---在旁边控制栏里面的options选颜色，在finder里面勾net，输入要高亮的网络名，或直接点网络飞线。

14、对整修原理图重新编号
Tools – Annotate …

15、怎么把一个元件分成两部分画? Capture绘制元件库时，怎么分成part1、part2?
点选菜单View下面的Next part就可以了！
在新建库下面有个package type选项.
homogeneous:同类的.
heterogeneous:不同类的,异类的.
若你想做两个相同的PART,则选择第一项,同时将parts per PKG.改为2,即可. 若你想做两个不同的PART,则选择第二项,同时将parts per PKG.改为2,即可.

16、在原理图中画好的器件,现在在库中修改了,怎么才能把它在原理图中更新(不通过删除原来的器件,重新放置) ?

17、在allegro中,如何锁定元器件?
点击选择要锁定的元器件。
