OrCAD 教程:在原理 中搜索

录入:edatop.com    点击:

有时需要在原理图中搜索某一个特定的元素,可能是元件,可能是网络,可能是一个DRC标记。这时要用到find命令。

选中.dsn文件,Edit->find

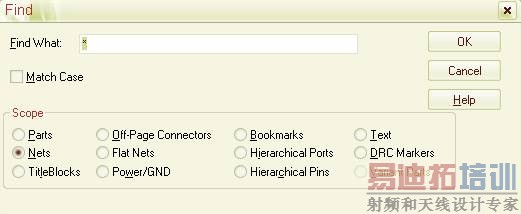

弹出查找对话框

搜索元件

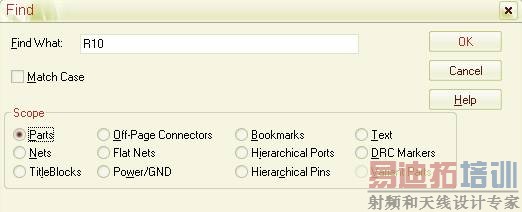

在Find what中输入要查找的元件索引编号,Scope中选择类型parts。如图。

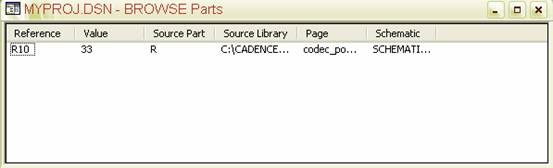

选择OK,打开搜索结果列表。

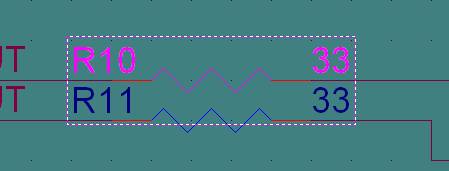

双击reference即可在原理图中定位该元件。





查找网络 flat nets

选中.dsn文件,Edit->find,选择flat nets

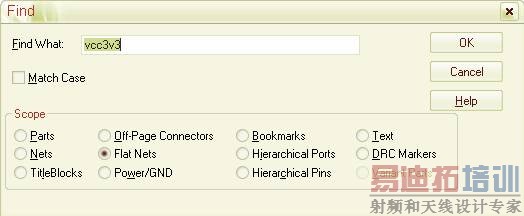

查找对话框中输入查找的网络名字,Scope中选flat nets,如图

打开列表窗口。

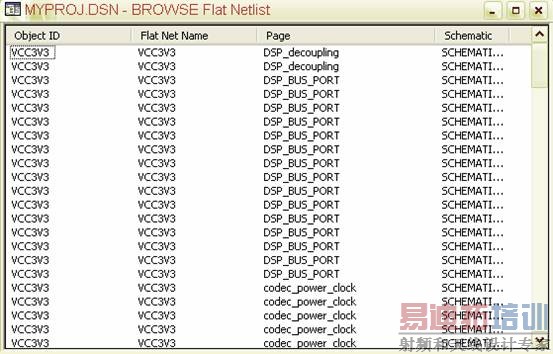

列表窗口中列出了那些页面中有该网络,双击某一个object ID,打开所在原理图页面,所有与该网络连接都高亮显示。



此命令对于查看网络连接情况非常有用。
