关于使用Polar软件进行扫频计算
录入:edatop.com 点击:
网友提问:Polar软件怎么进行扫频计算阻抗。本来不想在这里写软件的使用,但好几个人问到这个问题,就写一个简单的步骤吧。

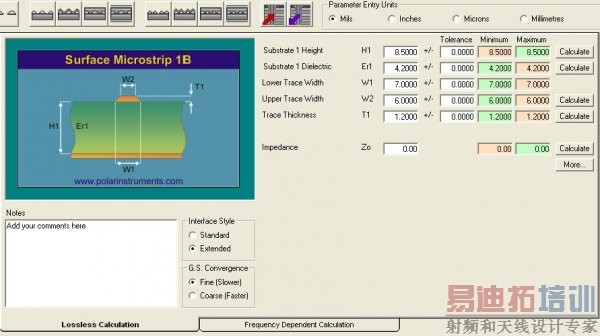

打开软件,界面看到了吧,找到微带线,下图。

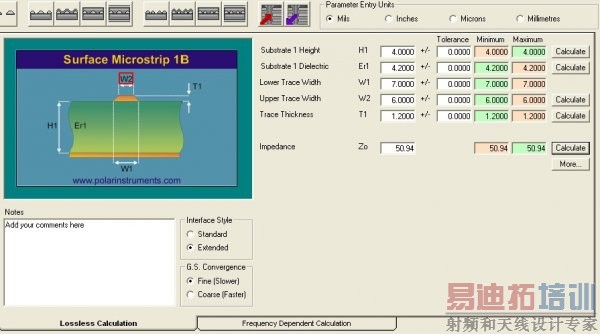

下面有两个标签页:lossless calculation 和frequency dependent calculation。打开lossless calculation,点一下就是了。进到这个界面设置一下参数。这个不用说了吧,SI中最基本的东西,阻抗和什么有关,图形右侧这些参数写的很清楚。用鼠标砸一下More按钮上面的那个Calculation,别把屏幕弄坏了,呵呵。阻抗值出来了,50.94欧姆。
打开这个标签:frequency dependent calculation,在界面的底下呢。

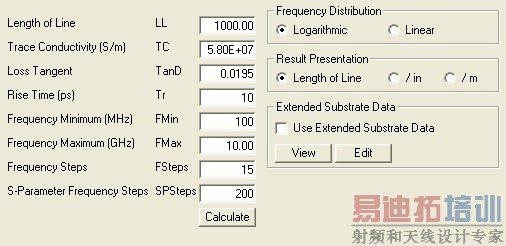

右上角参数表变了,见下图,看到里面的东西了吧,从上到下依次是:走线长度,电导率,损耗角正切值,信号上升时间,最大最小频率,频率步长,计算S参数的频率步长。想计算那个频段的就设置一下。设置好了就calculation,这个界面就一个calculation按钮。
显示曲线那个图框上面有一排按钮,选Graph,其他的都是数据表。

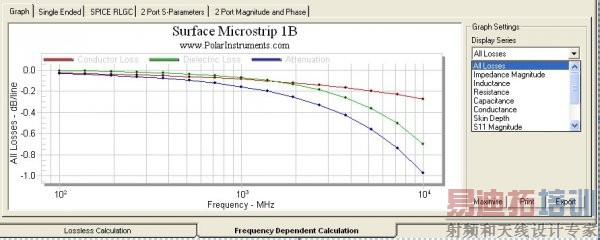

图形右侧有个Graph settings,下拉列表是这样的。

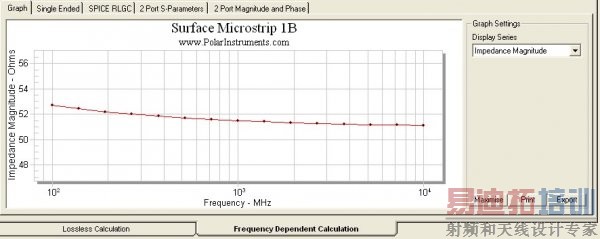

选Impedence magnitude看看出的是什么图形。
