液晶模块PCB板回流焊作业指导书
录入:edatop.com 点击:

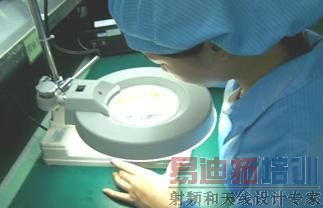

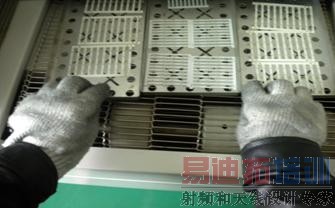

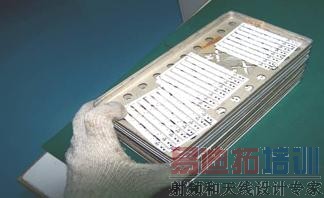

作业流程一、开机设定回流焊温度二、放液晶模块PCB板进行回流焊接三、取PCB板四、检查OK品流下工站 作操步骤步骤一: 将回流焊总电源打开,分别将回流焊八温区温度按下图示温度调试一致步骤二:待八温区温度升到以上设定温度后,将装有液晶模块PCB板的铝合平放于钢链上,分三排放置 如图示:步骤三:产品流出时,戴棉手套取出产品;铝盒堆积不允许超过二十层。步骤四:将过炉后液晶模块PCB板放在放大镜下调节焦距直到清晰检查是否有:立件、偏位、连锡、少件、少锡、锡渣、假焊 注意事项1、在回流焊开机前需预热20-30分钟;必须等八温区温度上升到温控表上设定温度后,方可回流产品,以上由IPQC监控验证,如有异常及时知会PE解决。(1----5预热区、3----7/2---6干燥区、4----8回流焊接区)2、回流焊前少须由拉长及IPQC确认OK后方可批量投产3、将装有产品铝盒平稳放置在钢链中间,分三排放置。4、检查组件有无偏位、立件、少件、多锡、连锡、锡孔、锡珠、虚焊、假焊、短路、锡渣等不良。5、下班前关闭回流焊机时必需先将温控电源关闭,再逐个将排风电源及总电源关闭。(温控电源关闭后,待15分钟后再关闭总电源)
