最新PCB冷却技术

制造3D IC以获得更高的功能密度已经成为当前趋势，这进一步增加了热管理的难度。仿真结果表明，温度上升10℃会使3D IC芯片的热密度翻一倍，并使性能降低三分之一以上。

微处理器的挑战

国际半导体技术蓝图(ITRS)的预测表明，在今后三年内，微处理器内难以冷却区域中的互连走线将消耗高达80%的芯片功率。热设计功耗(TDP)是评估微处理器散热能力的一个指标。它定义了处理器达到最大负荷时释放出的热量以及相应的壳温。

Intel和AMD公司最新微处理器的TDP在32W至140W之间。随着微处理器工作频率的提高，这个数字还会继续上升。

拥有数百个计算机服务器的大型数据中心特别容易遭遇散热问题。根据一些估计数据，服务器的冷却风扇(可能消耗高达15%的电能)实际上已经成为服务器中及其本身的一个相当大的热源。另外，数据中心的冷却成本可能占数据中心功耗的约40%至50%。所有这些事实对局部和远程温度检测及风扇控制提出了更高的要求。

热量管理挑战在遇到安装包含多内核处理器的PCB时将变得更加艰巨。虽然处理器阵列中的每个处理器内核与单内核处理器相比可能消耗较少的功率(因而散发较少的热量)，但对大型计算机服务器的净效应是给数据中心的计算机系统增加了更多的散热。简言之，在给定面积的PCB板上运行更多的处理器内核。

另外一个棘手的IC热管理问题涉及到芯片封装上出现的热点。热通量可以高达1000W/cm2，这是一种难以跟踪的状态。

PCB在热管理中发挥着重要作用，因此需要热量设计版图。设计工程师应该尽可能使大功率元件相互间隔得越远越好。另外，这些大功率元件应尽可能远离PCB的角落，这将有助于最大化功率元件周围的PCB面积，加快热量散发。

将裸露的电源焊盘焊接到PCB上是常见的做法。一般来说，裸露焊盘类型的电源焊盘可以传导约80%的通过IC封装底部产生并进入PCB的热量。剩下的热量将从封装侧面和引线散发掉。

散热帮手

设计工程师现在可以向许多改良的热管理产品寻求帮助。这些产品包括散热器、热导管和风扇，可以用来实现主动和被动的对流、辐射和传导冷却。即使是PCB上安装芯片的互连方式也有助于减轻散热问题。

例如，用于将IC芯片互连到PCB的普通裸露焊盘方法可能会增加散热问题。当把裸露的路径焊接到PCB上时，热量会很快逸出封装并进入电路板，然后通过电路板的各个层散发进周围的空气。

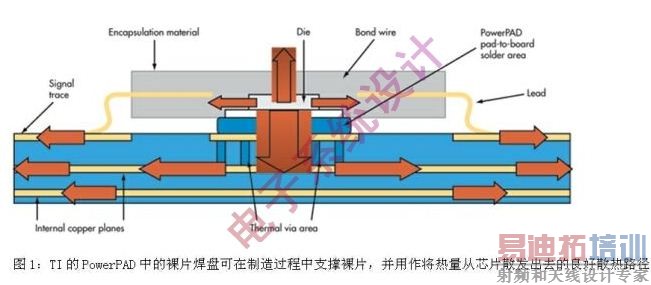

德州仪器(TI)发明了一种PowerPAD方法，能把IC裸片安装到金属盘上(图1)。这个裸片焊盘将在制造过程中支撑裸片，并作为良好的散热路径将热量从芯片中散发出去。

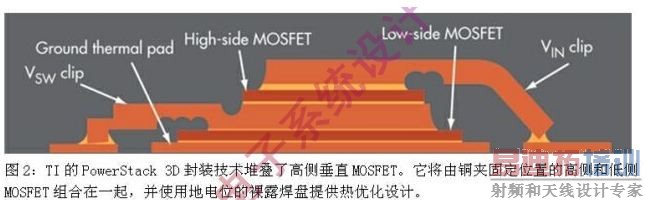

TI公司的模拟封装产品经理Matt Romig指出，TI的PowerStack方法是第一种可以堆叠高侧垂直MOSFET的3D封装技术。这种技术将由铜夹固定位置的高侧和低侧MOSFET整合在一起，并使用地电位的裸露焊盘提供热优化设计(图2)。采用两个铜夹连接输入和输出电压引脚可以形成更高集成度的扁平方形无引线(QFN)封装

功率器件的热量管理具有更大的挑战性。更高频率的信号处理和缩小封装尺寸的需求使传统冷却技术逐渐边缘化。Advanced Thermal Solutions公司总裁兼首席执行官Kaver Azar建议使用带水冷式微通道的嵌入式薄膜热电器件。

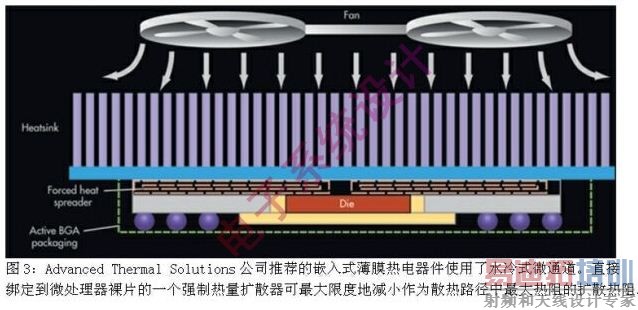

Azar构想了这样一个解决方案：最大限度地减小散热路径中的最大热阻——扩散热阻，方法是将一个散热装置直接绑定到微处理器裸片(图3)。

这种方法可以将小型微处理器裸片上聚集的热量发散到更大的散热器基座上，然后再将热量散发到周围环境中。这种内置强制热扩散器在硅封装中整合了微通道和迷你通道。通道内的水流速度大约为0.5至1升/分钟。

仿真结果表明，在球栅阵列(BGA)封装中的10×10mm裸片上，一个120×120mm的散热器底盘面积可以产生0.055K/W的热阻。使用热导率等于或大于钻石的散热材料可以产生0.030K/W的热阻。

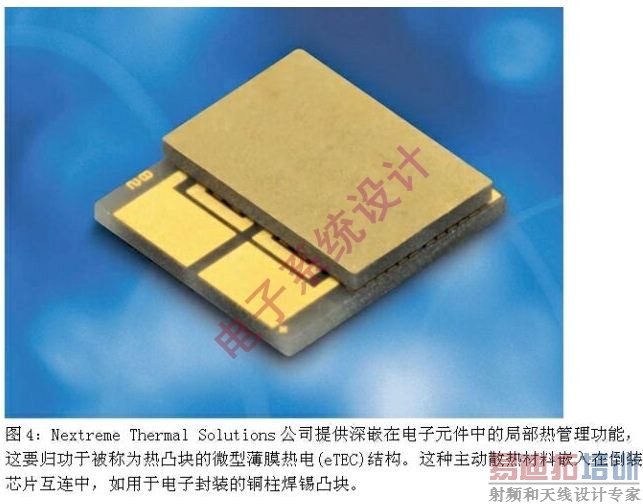

Nextreme Thermal Solutions公司营销与业务发展副总裁Paul Magill也推荐热电冷却技术，并宣称应从芯片级开始冷却。该公司提供电子元件内部深度的局部热管理技术。该技术使用了名为热泵的微型薄膜热电(eTEC)结构(图4)。这种主动散热材料被嵌入倒装芯片互连(如铜柱焊锡凸块)供在电子封装中使用。

在芯片晶圆、裸片和封装级实现局部冷却可以产生重要的经济效益。例如，在拥有成千上百个先进微处理器的数据中心，这种方法的效率要比使用价格更高、体积更大的空调系统散热高得多。

在像LED等一些器件中，组合使用被动和主动冷却技术可以提高器件性能和寿命(图5)。例如，在散热器中使用风扇通常可以将热阻减小到0.5℃/W，这与单独使用被动冷却(散热器)达到的典型10℃/W相比有显著的改善。

重复仿真

热量控制一直是而且还将继续是实现更高IC性能的限制因素之一。在这些越来越小的IC及它们的封装中，空间越来越宝贵，几乎没有空间留出来帮助冷却。这迫使设计工程师考虑使用外部冷却技术以及不断改进的新型冷却材料。

不管怎样，基本的前提仍然成立：设计工程师必须更多地关注热力科学才能实现最优的冷却解决方案。整个过程应从热分析软件开始，这远早于设计投入生产之时。

这正是仿真软件工具入场的绝好时机。像明导资讯公司(Mentor Graphics)的Flotherm 3D V.9软件工具等产品就能帮助3D IC设计工程师确定发热量，并在热问题发生时帮助他们解决。这种计算流体力学(CFD)产品提供了瓶颈(Bn)和捷径(Sc)场的映像。这样工程师就可以知道设计中哪里发生了热流拥塞并确定发生的原因。

据明导公司机械分析事业部总经理Erich Bürgel介绍，创新的Bn场可以表明设计的散热路径在哪里发生了拥塞，因为它总是企图从高结温点向周围环境点流动。Sc场强调了通过增加一个简单要素(如空隙焊盘或机箱突出物)创建一个新的高效热流路径的可能方法。

Flotherm 3D V.9支持导入XML模型和几何数据，用于帮助该软件集成进数据流。Flotherm还能直接连接明导的Expedition PCB设计平台。因此，用户可以增加、编辑或删除各个对象，如散热器、热过孔、电路板切块和电磁罐等，以实现更加精确的热建模。

有了热仿真后，设计工程师无需建立和测试原型就能预测初始设计和后续设计的热性能。诸如散热片数量、散热片厚度、散热器底座厚度以及散热界面材料的热阻等设计变量应加以考虑。

正确的热模型对于计划使用由薄裸片组成的逻辑和存储器件的未来3D IC来说非常重要，因为薄裸片会显著减少侧向热量扩散。随着裸片厚度的缩小，更高温度的点将变得更加普遍。逻辑裸片上的热点会造成存储器裸片中的局部温升，这可能会缩短DRAM数据保持时间。

比利时大学间微电子中心(IMEC)的研究人员已经验证了用于下一代3D混合堆叠IC设计的正确热模型。这些3D堆叠芯片非常像未来的商用芯片，由堆叠在商用DRAM之上的IMEC专有逻辑CMOS IC组成。堆叠是利用硅通孔(TSV)和微型凸块实现的。这项研究工作是IMEC和合作伙伴富士通(Fujitsu)、Globalfoundries、Intel、美光(Micron)、松下(Panasonic)、高通(Qualcomm)、三星(Samsung)、索尼(Sony)和TSMC之间合作开展的。

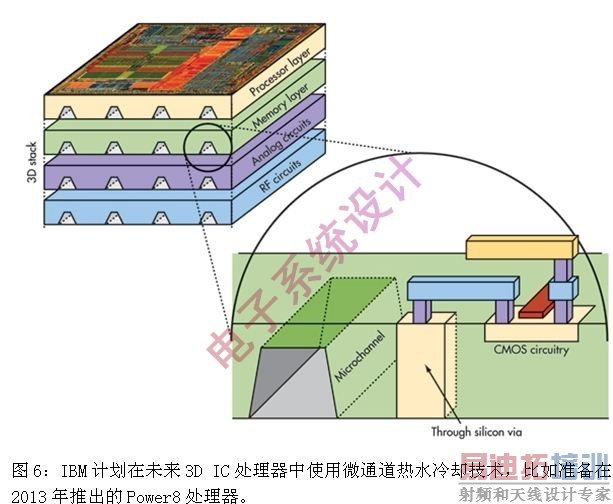

IBM计划在今后的3D IC处理器中使用微通道水冷技术，如准备在2013年推出的Power8处理器(图6)。IBM公司瑞士苏黎世研究中心高级热封装部经理Bruno Michel透露，高能效的热水冷却技术是IBM零排放数据中心概念的一部分。为了冷却在几乎相同空间内比单个处理器产热更多的3D堆叠芯片，使用水替代空气可减少能耗。

PNY Technologies公司的XLR8 GTX 580 GeForce图形卡中也采用了液体冷却的CPU，这种图形卡主要用于极具挑战性的图形密集型游戏产品。PNY还和CPU热管理专业公司Asetek联合生产一种提供给游戏迷和他们的GPU/CPU冷却系统使用的产品。

这种组合设计采用了闭环系统和Asetek的密封水冷却器，可以为消费者提供直接可用、方便安装的产品，价格是649.99美元。PNY宣称新系统与标准参考设计的Nvidia GeForce GTX 580图形卡相比可以在冷却温度、噪音和性能方面提升高达30%的幅度。

通过水冷进行热管理也被种类广泛的功率器件所采用，如半导体闸流管、MOSFET和硅控整流器(SCR)。Ixys公司子公司Westcode Semiconductors开发的XW180GC34A/B就是一个很好的例子。这种镀镍散热器具有127mm直径的接触盘，非常适合电极触点直径高达125mm的紧压包装器件使用。

典型的散热器到输入水热阻在流量为10升/分钟的情况下是4.3K/kW(两个冷却器加一个半导体器件)和5.6K/kW(三个冷却器加两个半导体器件)。散热器可以有也可以没有完整的连接总线条。

“冷却器的典型应用是迷你型兆瓦功率级器件和大功率整流器，比如在重工业应用中，或用于电气火车轨道旁的变电站，以及发电和配电应用中。”Westcode公司营销与技术支持经理Frank Wakeman表示，“这些冷却器提供的高效冷却功能可以帮助消费者用更小的体积实现更高功率密度的系统。”
