PADS制作键盘焊盘

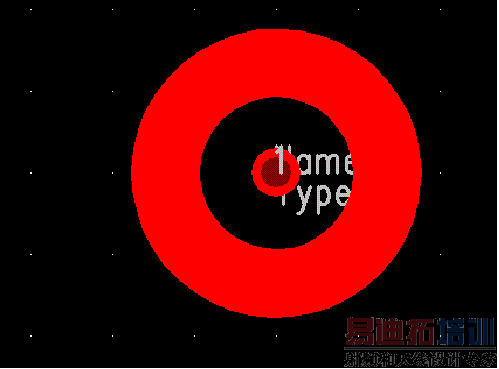

要想制作如下所示的键盘焊盘，如下图所示效果：

请参考如下步骤：

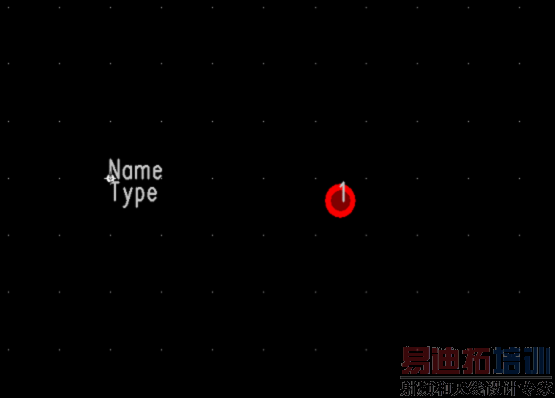

1，首先放置一适当过孔，该过孔根据自己的需要进行设置，设置后如下图：

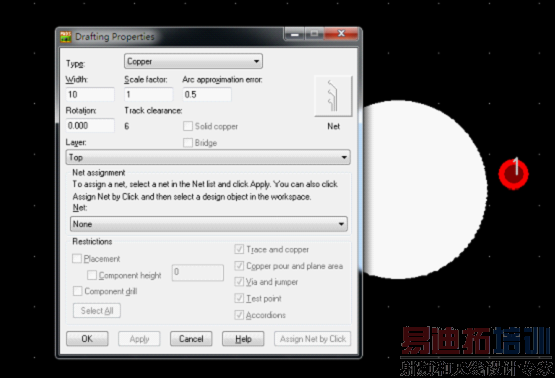

2，根据键盘焊盘的规格，放置两大小不一的shape，其中一个较大的shape属性里设置为copper，如下图所示：

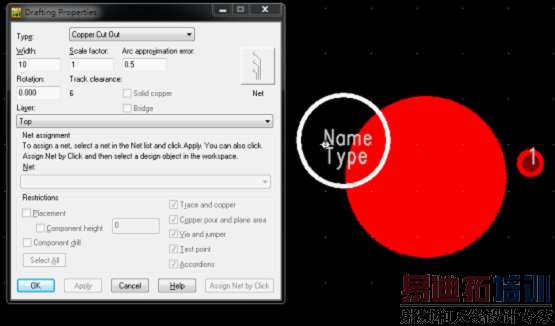

3，添加一较小的shape，并设置其属性为copper cut out，但是并没有形成我们所想要的效果，仔细一下想，两者是孤立的，并没有联系在一起，如何联系呢？

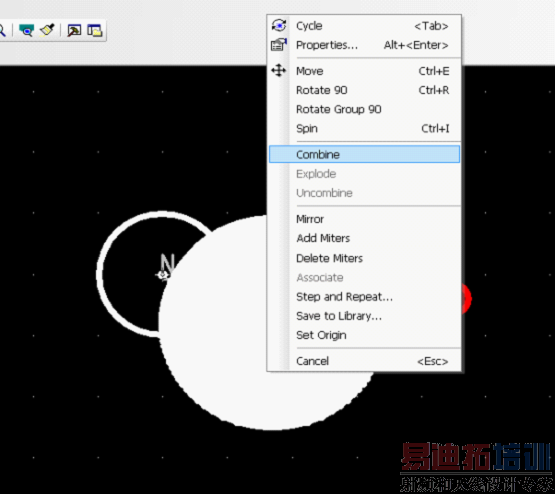

Associate不行，因为较大的那个shape associate的话，需要和一个明确的焊盘进行associate，这样可以尝试combine组合，从而发生联系，右键选择shape，选中两个焊盘右键：

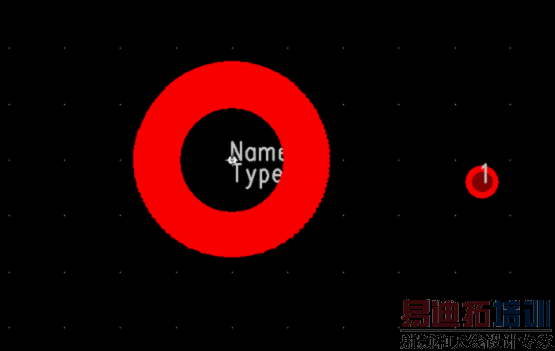

4，上面找到了组合的办法，当然需要根据我们的需要事先放置好位置之后胡进行组合了，组合之后呢，如下图：

接下来就简单很多了，只需要把组合后的shape和焊盘进行关联即可，这一步地球人都会的，最后下图：

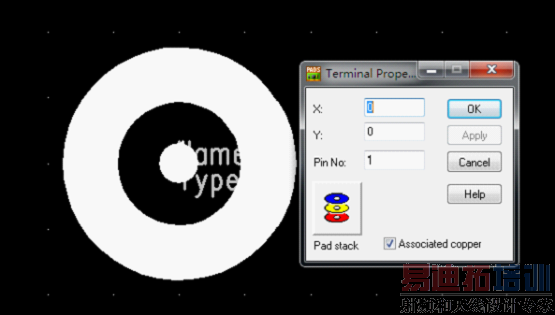

特意选中该焊盘，表示的确是关联在了一起，组成了一个键盘焊盘，呵呵。
