PADS 2005 SP2 PCB导入SIwave流程

录入:edatop.com    点击:
1.说明:SIwave3.0还不支持直接将PADS2005格式PCB直接导入到SIwave,因此需要借助中间软件来完成。

2.由于Cadence支持将PADS格式PCB导入到Allegro,而SIwave3.0又支持Allegro嵌入,所以借助中间工具Allegro可以将最初的PADS格式PCB导入到SIwave3.0进行仿真分析。

3.流程:

1)PADS2005PCB导入Allegro

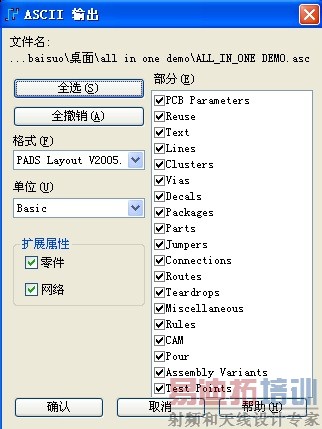

使用PADSLayout的导出功能,File-〉Export将PCB文件输出为二进制ASC格式

注意属性全选,输出格式要参考安装的Cadence版本所支持的PADS转化版本,我安装的Cadence版本是15.0,选择的是PowerPCBV4.0。

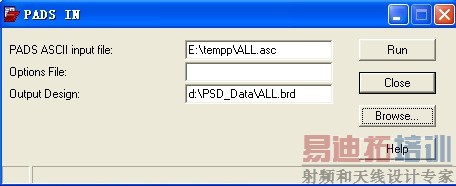

使用Allegro的文件导入功能,File-〉importASC文件。



Option选项路径示例D:CadencePSD_15.0oolspcbinpads_in.ini

2)Allegro输出到SIwave3.0

利用SIwave3.0的Allegro支持功能输出SIwave3.0可以接受的anf文件:

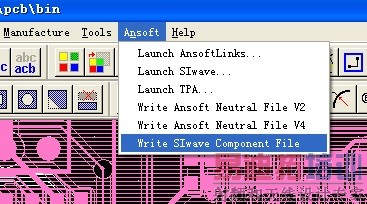

运行allegro的AnsoftWriteAnsoftNeutralFileV2菜单可以生成anf文件。



运行allegro的AnsoftWriteSIwaveComponentFile菜单生成cmp文件。



运行SIwave3.0,通过菜单FileImportANF…可以将anf文件导入到SIwave



通过菜单FileImportComponentFile…将cmp文件导入.

这样就可以进行你所需要的功能仿真了。
