如何将orcad转成mentor_expedition
录入:edatop.com 点击:

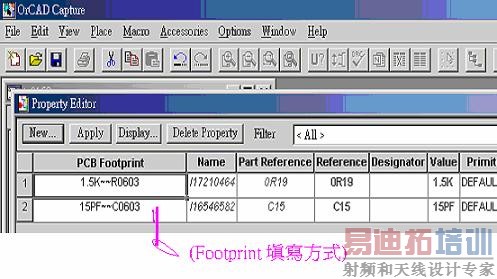

使用orcad画电路图后,将每一个零件的PCBFootprint填入,格式如下图所示
电路完成后,确认DRC没有问题,即可生成网络表,选取DSN后,选择Tools→CreateNetlist→点选Other→选择intergra.dll格式
生成网络表的档名为:netlist.kyn.接著将netlis.kyn档案COPY到expedition专案目录下的logic目录。假设你目前cell已经建好,準备要填入PDB,填写的格式如下

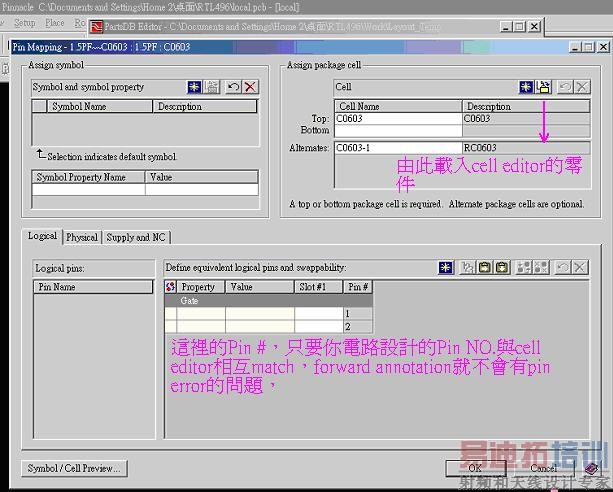

选择setup→PDBeditor进行填入,填写完以后,记得到右下角的PinMapping里填入你所建立的cell,这里应该不是问题了。
接著储存PDBeditor并离开,Expedition会直接进入案件编译(或是执行setup→ProjectIntegration→ForwardAnnotation),一般最常见的错误是cellpinnumber没有match,或是笔误(例如0与O填错),只要ForwardAnnotation.txt显示没有任何错误,恭喜你,你已经学会如何使用orcad生成的网络表,直接套用到Expedition的方法,可能别人还有其他的填写方式,小弟在此提出拙见,希望大家多多指正。
电路完成后,确认DRC没有问题,即可生成网络表,选取DSN后,选择Tools→CreateNetlist→点选Other→选择intergra.dll格式
生成网络表的档名为:netlist.kyn.接著将netlis.kyn档案COPY到expedition专案目录下的logic目录。假设你目前cell已经建好,準备要填入PDB,填写的格式如下
选择setup→PDBeditor进行填入,填写完以后,记得到右下角的PinMapping里填入你所建立的cell,这里应该不是问题了。
接著储存PDBeditor并离开,Expedition会直接进入案件编译(或是执行setup→ProjectIntegration→ForwardAnnotation),一般最常见的错误是cellpinnumber没有match,或是笔误(例如0与O填错),只要ForwardAnnotation.txt显示没有任何错误,恭喜你,你已经学会如何使用orcad生成的网络表,直接套用到Expedition的方法,可能别人还有其他的填写方式,小弟在此提出拙见,希望大家多多指正。
