USB3.0静电保护应用
录入:edatop.com 点击:
USB3.0 标准于2008年报1月制定,数据传输速率每秒达5Gbps,比USB2.0快了10倍,一张容量25G的高画质DVD,可在70秒内传输完毕,但若使用USB2.0规格,则需13分钟,USB3.0应用领域将从传统个人电脑,扩大至家电产品上。
由于USB3.0的速率非常快,端口的ESD保护越来越重要,这就要求保护器件不能影响这个信号质量,为此Semtech 作为TVS制造的领先者,推出了RClamp0524J,RClamp0544T, RClamp0542T 和RClamp0506T,它们都具有0.3pF的低电容,在USB3.0的应用中,不影响信号完整性。
下面介绍Semtech RClamp0524J在USB3.0应用的测试结果。
RClamp0524J在线与线之间具有典型的0.3pF, 正如我们所知USB3.0在应用中,如果在差分线上增加TVS,需要非常低的电容,而RClamp0524J具备这一特点,我们来看看USB3.0眼图和接受性能的测试结果:
1.USB3.0 眼图测试
?下列测试结果是有TVS和没有TVS的比较

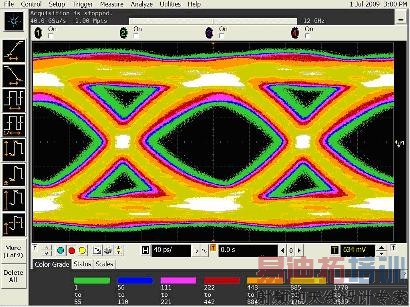

(1) 在USB3.0差分线上没有TVS的结构:

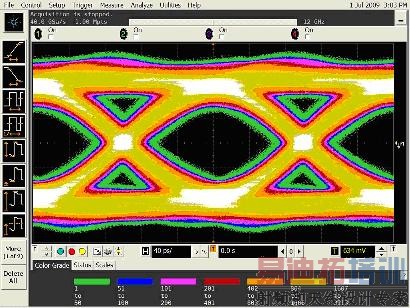

(2) 在USB3.0差分线上有TVS的结构:
我们能看到这两个眼图没有明显的差异,说明在USB3.0差分线上增加TVS不影响USB3.0信号质量。
2.USB3.0 抖动测试
·下列测试结果是有TVS和没有TVS的比较:

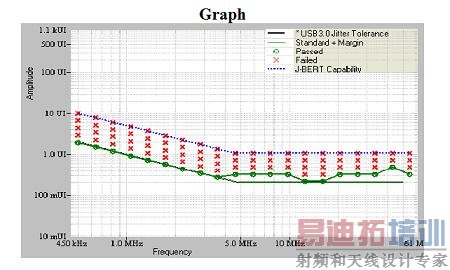

(1) 在USB3.0差分线上没有TVS的结构:

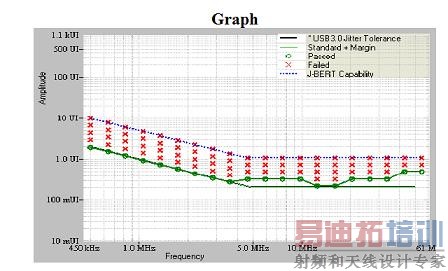

(1)在USB3.0差分线上有TVS的结构
基本上,对有TVS 和没有TVS,这个抖动测试基本没有差异
所以,从以上测试结果来看Semtech RClamp0524J并不影响USB3.0性能,而且能很好的作ESD防护。

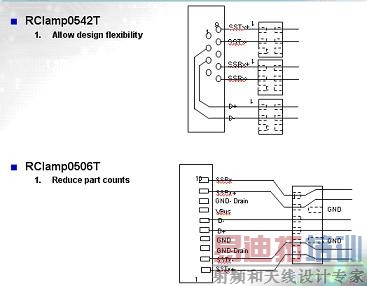

3.Semtech RClamp0542T/RClamp0506T 在USB3.0应用的连线图 :
我们能看到这个走线是直通式的,方便PCB走线设计,这样一来PCB走线不影响USB3.0信号质量。
由于USB3.0的速率非常快,端口的ESD保护越来越重要,这就要求保护器件不能影响这个信号质量,为此Semtech 作为TVS制造的领先者,推出了RClamp0524J,RClamp0544T, RClamp0542T 和RClamp0506T,它们都具有0.3pF的低电容,在USB3.0的应用中,不影响信号完整性。
下面介绍Semtech RClamp0524J在USB3.0应用的测试结果。
RClamp0524J在线与线之间具有典型的0.3pF, 正如我们所知USB3.0在应用中,如果在差分线上增加TVS,需要非常低的电容,而RClamp0524J具备这一特点,我们来看看USB3.0眼图和接受性能的测试结果:
1.USB3.0 眼图测试
?下列测试结果是有TVS和没有TVS的比较
(1) 在USB3.0差分线上没有TVS的结构:
(2) 在USB3.0差分线上有TVS的结构:
我们能看到这两个眼图没有明显的差异,说明在USB3.0差分线上增加TVS不影响USB3.0信号质量。
2.USB3.0 抖动测试
·下列测试结果是有TVS和没有TVS的比较:
(1) 在USB3.0差分线上没有TVS的结构:
(1)在USB3.0差分线上有TVS的结构
基本上,对有TVS 和没有TVS,这个抖动测试基本没有差异
所以,从以上测试结果来看Semtech RClamp0524J并不影响USB3.0性能,而且能很好的作ESD防护。
3.Semtech RClamp0542T/RClamp0506T 在USB3.0应用的连线图 :
我们能看到这个走线是直通式的,方便PCB走线设计,这样一来PCB走线不影响USB3.0信号质量。
